Здравствуйте, дорогие читатели! Канава на въезде во двор частного дома или дачи выполняет важную функцию. Именно в нее стекают дождевые и талые воды, которые могут повредить дорожное покрытие проезжей части.
Труба в канаву должна монтироваться правильно. В противном случае она не выдержит наружного давления и разрушится, либо отвод осадков и грунтовых вод будет выполняться не в полной мере. Они подмоют насыпь заезда и вызовут аварийную ситуацию. Как правильно уложить трубу в канаву, расскажет эта статья.
Материалы исполнения и виды
На трубы, проложенные в канаве, оказывает давление вес земли. Даже если поверху них залит бетонный мост, то он только перераспределяет эту нагрузку, но не может полностью устранить ее. Поэтому для скрытой прокладки необходимы трубы, обладающие достаточным уровнем кольцевой жесткости.
Кроме того, на них негативно воздействуют грунтовые, дождевые или талые воды, цикличность зимнего промерзания. А значит, материал исполнения подобных изделий должен быть стойким к коррозии и способным выдерживать низкие температуры.
Для таких работ подходят следующие виды труб:
- Металлические.
- Бетонные.
- Железобетонные.
- Из пластика.
Металлические
Стальная труба для прокладки в канаву может быть разного диаметра и длины, но обязательно толстостенная и хорошего качества. Металлические изделия с такими характеристиками, несмотря на вероятность появления коррозии, прослужат не менее 30-40 лет. Однако из-за большого веса металлических труб при их монтаже потребуется грузоподъемная техника.
Бетонные

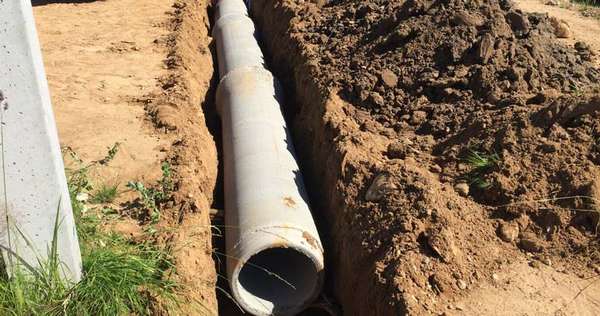

Бетонные трубы кладут в канаву чаще других, поскольку они обладают большой пропускной способностью. Бетон отлично сопротивляется воздействию агрессивных сред, выдерживает значительные нагрузки и служит в течение долгого срока. Однако из-за большого веса подобных конструкций их самостоятельный монтаж вряд ли осуществим.
Железобетонные
Изготавливаются на заводах ЖБИ методом вибропрессования из тяжелого или мелкозернистого бетона, армируются арматурными каркасами из стальных стержней классов А-1 и А-III. Железобетонные изделия обеспечивают свободное транспортирование сточных вод, подходят для любых климатических условий. Длина отрезков составляет от 6 до 10 м.
Среди ж/б трубы по несущей способности различают 5 групп с допустимой высотой засыпки грунтом не более 2, 4, 6, 8 и 10 м. Для укладки в канаву можно взять трубу 1 группы. Она способна выдержать давление слоя грунта высотой до 2 м. Для большинства регионов нашей страны, где промерзание грунта не более 1,5 м, этого будет достаточно. У изделий 2 группы несущая способность выше. Их можно класть на глубину до 4 м. Однако такие конструкции достаточно хрупкие, поэтому должны укладываться на песчаную подушку и защищаться от весовых нагрузок слоем песка сверху.
Пластиковые
Для подземной прокладки выпускаются гофрированные пластиковые трубы, которые намного легче и дешевле других аналогов. Их пропускной способности и кольцевой жесткости достаточно для размещения в канаве. Они не ржавеют, долговечны и просты в монтаже. Их также нужно положить на песчаную подушку с прослойкой из геотекстиля, а сверху засыпать песком и щебнем.
Советы по выбору трубы
Кроме выбора материала трубы, важно грамотно определить ее диаметр. Правильный расчет сечения канала позволит талой и дождевой воде любой интенсивности свободно проходить за пределы участка. Если существует опасность попадания в полость конструкции крупного мусора, то с обеих сторон нужно установить защитные стальные решетки.
Учитывая, что железобетонные конструкции трудоемкие в монтаже, а металлические в условиях сырости подвержены коррозии, кроме того, дорогие, то лучшим вариантом устройства дренажной канавы будет пластиковая гофрированная труба. Она легко режется, устанавливается без применения спецтехники.
Для канавы можно взять канализационную двухслойную гофротрубу из полипропилена РР (ПП) (Прагма) или полиэтилена повышенной прочности (Корсис про) с гладкой внутренней поверхностью и структурированной наружной стенкой. Эти материалы отлично выдерживают внешнее давление и низкие температуры, не ржавеют, устойчивы по отношению к агрессивным средам.
Критерии выбора
Приобретать трубу для проезда через канаву следует с учетом следующих показателей:
- Способность выдерживать большую нагрузку. На строительную площадку возможен заезд грузовых автомобилей и спецтехники, поэтому подобное изделие должно обладать высокой механической прочностью, чтобы выдержать давление тяжелого транспорта и материала насыпи весом в несколько десятков тонн.
- Размеры траншеи. От них напрямую зависит объем проходящих сточных вод. Чтобы стоки не размывали насыпь, а полностью уходили из канавы, труба должна быть подходящего диаметра.
- Стоимостные показатели. На строительном рынке много разновидностей труб, которые можно применять для укладки в канаву. Выбор зачастую зависит именно от финансовых возможностей владельца.
Проектирование
При составлении проекта важно правильно определить ширину въезда на участок. Она должна быть минимум 4 м для возможности проезда не только легкового, но и грузового автомобиля. С каждой стороны также нужно дополнительно предусмотреть по одному метру защитной зоны. Значит, в канаву нужно укладывать изделие длиной от 6 м. Диаметр подбирают исходя из количества сточных вод. Весной талая вода должна заполнять трубопровод не более чем на ¼ объёма. Обычно устанавливают изделие диаметром от 300 до 500 мм.
Профиль канавы должен иметь форму перевернутой трапеции с плоским дном и шире уложенной конструкции на 10–20 см с каждой стороны. Чтобы исключить при эксплуатации всасывание трубы в грунт, дно углубляют на 25 см. Образовавшийся приямок засыпают щебнем и уплотняют. Глубина канавы должна составлять не менее 150–170 см в зависимости от толщины промерзающего зимой слоя.
Сама труба в канаве должна иметь строго горизонтальное положение или располагаться с уклоном в 2 см в нужную сторону. Иногда поверху траншеи заливают бетонный мост, выполняющий функцию распределения нагрузки.
Устройство дренажа
В дренажную систему канавы через заезд входит слой щебня и песка. Ими отсыпается сверху сливная труба, подстилающий слой на ее дне, а также боковые защитные зоны. Она устраивается, чтобы вода не просачивалась сквозь материал дорожного полотна, а проходила только через трубу. Для образования защитных зон вдоль канавы откапывают приямки шириной 50 см и глубиной 60 см. Их заполняют щебнем той же фракции.
Как установить трубу в канаву своими руками
Для быстрого и качественного выполнения работ по обустройству въезда на участок стоит привлечь опытную бригаду мастеров. Но, если есть уверенность, что справитесь самостоятельно, то подготовьте заранее необходимые инструменты и материалы, а также организуйте своевременную доставку спецтехники.
Необходимые инструменты и материалы
Кроме самой трубы, необходимы следующие материалы:
- Щебень.
- Песок.
- Геотекстиль.
- Бетон.
- Арматура и вязальная проволока.
- Доски для опалубки.
- Гвозди.
- Тротуарная плитка или асфальтобетонная смесь.
- Бордюры.
- Две декоративные решетки для защиты полости трубы от засоров.
- Влаголюбивые растения для облагораживания заезда: ирисы, астры, лианы, пионы и др.
Для отрывки траншеи нужен экскаватор с емкостью ковша 0,4–05 м3, для укладки тяжелых труб из металла или железобетона — автокран. Кроме спецтехники, потребуются следующие ручные инструменты и приспособления:
- Лопаты — штыковая и совковая.
- Ручная трамбовка.
- 2 ведра.
- Емкость для приготовления бетонной смеси.
- Вибратор для равномерной укладки бетона.
- Молоток.
Необходимая техника для облагораживания заезда
Облагораживание заезда также не обходится без использования строительной спецтехники: экскаватора и бульдозера. Если в качестве дорожного покрытия выбран асфальтобетон, то для его уплотнения потребуется специальный каток.
Технология укладки
Пошагово технология укладки выглядит следующим образом:
- Разметка участка под канаву и корыта насыпи заезда.
- Копка траншеи со стенками под уклоном и срезка грунта вокруг нее на глубину 35–40 см.
- Нарезка приямков по дну траншеи и на боковых стенках.
- Уплотнение земли на дне приямков.
- Заполнение нижнего приямка щебнем с послойным уплотнением.
- Устройство щебеночной подушки толщиной 15–20 см.
- Настилка слоя геотекстиля, чтобы песок не уходил в землю.
- Устройство песчаной подушки толщиной 15–20 см по всей ширине канавы.
- Монтаж трубы.
- Установка опалубки и вязка арматурного каркаса для бетонных оголовков.
- Заливка бетона в опалубку с уплотнением вибраторами.
- Засыпка канавы слоем песка толщиной 10–15 см.
- Заворачивание краев геотекстильного полотна.
- Заполнение боковых приямков щебнем.
- Обратная засыпка траншеи песком и грунтом с послойным уплотнением.
- Устройство песчаной подушки под насыпь вдоль канавы.
- Укладка геотекстиля на песчаный слой.
- Устройство щебеночного основания под проезжую дорогу.
- Устройств дорожного покрытия переезда через канаву.
- Установка бордюров.
- Демонтаж опалубки с оголовков.
- Планировка участка и разбивка клумбы.
- Высадка и полив растений.
Видео по укладке
Бюджетный вариант обустройства въезда на дачу от народных умельцев смотрите на видео.
Основные ошибки при укладке трубы в канаву
- Отрывка канавы недостаточной глубины.
- Укладка трубы сразу на грунт, обратная засыпка местным грунтом.
- Отсутствие послойного уплотнения подстилающих слоев.
- Использование щебня крупной фракции для засыпки сверху. Под давлением тяжелой техники края щебня могут повредить внешнюю поверхность трубы, что приведет к разрыву стенки.
- Монтаж трубы с уклоном в обратную сторону.
- Малая толщина песчаных слоев.
- Отсутствие защитных конструкций по бокам канавы и насыпи.
Как избавить насыпь от размывания
Чтобы защитить насыпь от размывания, ее борта и продольные склоны укрепляются различными материалами:
- Для возведения бортов используют натуральный камень, белый силикатный кирпич или железобетонные плиты. С обоих боков канавы кладут кирпичные или каменные стенки. При этом концы трубы оставляют свободными. Если требуется укрепить борта бетоном, то вначале устанавливают опалубку с подпорками. Между стенками опалубки монтируют арматурный каркас, затем конструкцию заливают бетоном. Спустя неделю, после схватывания бетонной смеси, опалубку с оголовка можно снять.
- Вдоль канавы откосы укрепляют щебнем с проливкой цементным раствором, тщательно уплотняя каждый слой.
Заключение
Укладка трубы в канаву – это довольно трудоемкий процесс, но вполне выполнимый своими руками. Способов обустройства заезда много, а неизменной остается лишь цель – защитить участок от подтопления и организовать надежный проезд для транспорта. Подписывайтесь на наш канал, оставляйте комментарии под статьей, делитесь полезными идеями с друзьями в социальных сетях.
