Большинство людей не сталкивались с проблемой дренирования участков или домов. В любом мегаполисе обязательно существует невидимые системы отвода палых и грунтовых вод, владельцам частной усадьбы приходится решать вопрос борьбы с ливневыми, талыми и грунтовыми водами самостоятельно. Поможет в этом самый современный вид труб для устройства дренажа – перфорированная дренажная труба.
Что собой представляет и для чего она нужна
Дренажная система – сложная система труб (дрен) и колодцев, иногда насосов, для сбора и отвода от домов и заболоченных участков высоких грунтовых вод и осадков.
Вопрос о необходимости устройства дренажа на участке не так уж и прост. Отвод излишков воды необходим в следующих случаях:
- если вода регулярно попадает в подвал под домом или цокольный этаж, используемый как спортзал, библиотека, кинозал, котельная,
- если трескаются и проседают стены дома,
- если вода в колодце находится выше уровня фундамента (и особенно – если близко к поверхности),
- при заболачивании участка, если после ливня на земле долго не впитывается вода и стоят лужи,
- на глинистых участках,
- если участок находится на склоне или в низине.
Дренаж бывает поверхностный и глубинный. Глубинный дренаж выполняется вокруг дома отвода грунтовых вод и для защиты фундамента здания и цокольного этажа, по конструкции его всегда делают закрытым. Отвод воды с участка производится с помощью поверхностного дренажа (по конструкции он может быть открытым и закрытым).Ливневая канализация – обычно выполняется открытой.
В нашей статье мы рассматриваем самый прогрессивный вид материала для закрытого дренажа – перфорированные трубы.
Устройство дренажной трубы
Устройство закрытого глубинного дренажа – не самая сложная работа, она вполне выполнима своими силами. Сами работы вполне банальны: выкопать траншею, произвести подсыпку щебнем и песком, смонтировать трубы, засыпать траншею. Сложность при устройстве дренажа составляет выбор диаметра, уклона и прочие проектные премудрости.
Желательно смонтировать отвод воды от фундамента одновременно со строительством дома (а при долгострое – с закладкой фундамента).
Принцип работы
Принцип действия дрен прост вода просачивается внутрь, течет в направлении уклона, собирается в водоприемники или поступает в городской коллектор.
Виды
Современные трубы с перфорацией изготавливаются из пластика ПНД (полиэтилена низкого давления) и ПВХ (поливинилхлорида). Бывают жесткие и хорошо гнущиеся (гибкие) разновидности. Жесткие продаются мерных длин – по 6 и 12 м. Гибкие – в бухтах длиной до 50 м.

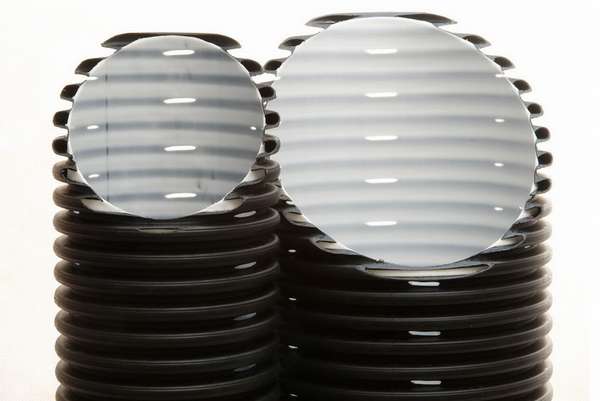

Дрены бывают однослойные и двухслойные. Двуслойные имеют большую прочность, гофрированный наружный слой и гладкий внутренний.
Для обозначения прочности перфорированных дрен применяется коэффициент кольцевой жесткости изделия: SN2, SN4, SN6, SN8, SN16 (в порядке увеличения жесткости).
Существует подразделение изделий и по количеству и расположению отверстий: полностью перфорированные имеют по шесть рядов отверстий, расположенных по всей окружности трубы, частично просеченные – только три ряда.
Как правило, для отвода грунтовых вод применяют гофрированные трубы.
Применяются для дрен также керамические и стальные трубы с перфорацией, но из-за недостатков их практически перестали применять. Перестали применять и изделия из-за асбоцемента из-за ограниченного срока службы (до 30 лет), веса, хрупкости, стоимости, сложности монтажа. Бетонные конструкции имеют большие диаметры и применяются только в коммунальных системах. Изделия без перфорации также уже не применяют.
Самые современные изделия выпускают с фильтром из геотекстиля.
Преимущества и недостатки
Керамика
Сталь как материал имеют довольно значительную стоимость, такие трубы подвержены коррозии, «зарастанию» налетом из нерастворимых солей кальция и магния. Но по прочности металл превышает любые другие виды труб и иногда без них просто не обойтись. Срок службы изделий с антикоррозионными покрытиями достигает 40 лет. Бывают гладкие и гофрированные.
Керамика – хрупкий, тяжелый материал, ее сложно монтировать, для них нет фитингов для подключения к современным смотровым колодцам, для соединения, поворота.
Самый актуальный и востребованный вид дренажных труб для частных усадьб – полимерные.
Достоинства пластиковых изделий:
- небольшая стоимость,
- легкость монтажа,
- отсутствие коррозии:
- пластичность,
- наличие в продаже огромного ассортимента труб и комплектующих (гофрированных и гладких, двухслойных и однослойных, с фильтрующим материалом и без).
- двуслойные дрены имеют очень гладкие внутренние стенки – это повышает скорость потока воды и объем отведенных вод.
Недостатки: в некоторых случаях – при опасности оползней, землетрясений, сильных просадок грунта – прочность пластика может оказаться недостаточной и придется устанавливать металлическую систему водоотведения.
Советы по выбору
Материал
Оптимальным материалом для дрен можно считать пластик. Исключения: если вы проживаете в зоне сейсмической активности, дом стоит на грунтах с опасностью оползней, подвижек. В этом случае придется использовать металлические конструкции.
Материал лучше покупать в строительных гипермаркетах, сертифицированный. Примерная цена материалов намного меньше, чем стоимость работ, а качество в большей степени зависит от материала. По этой же причине не стоит применять материалы, бывшие в употреблении.
При необходимости заглубления системы водоотвода более, чем на два метра рекомендуем выбрать двухслойные трубы – они имеют большую жесткость, гладкая внутренняя поверхность позволяет их укладывать с меньшим уклоном и не заглублять траншею «до центра Земли», что важно при большом расстоянии до коллекторного колодца.
Диаметр
При выборе диаметра дрен необходимо учесть все факторы, влияющие на количество грунтовых вод: количество осадков, их распределение по сезонам и месяцам, высота нахождения грунтовых вод относительно низа фундамента, размеры дома, уклон поверхности грунта (склон, низина, возвышенность), сезонность подъема грунтовых вод.
Если грунтовые воды поднимаются выше уровня низа фундамента 1-2 раза в году (в основном при таянии снега), можно выбрать для кольцевого дренажа вокруг дома:
- при площади дома до 70 м² диаметр 100 мм,
- 100-120 м² 150 мм,
- 120-150 м² желателен диаметр 150-200 мм.
Если дом стоит на болоте или уровень грунтовых вод выше подошвы фундамента, дом находится на крутом склоне или в балке, дом имеет площадь застройки 200 м² и более – не экспериментируйте с родным домом, обратитесь к специалистам и сделайте проект – выйдет надежнее и дешевле, чем переделывать не справляющуюся с объемом отводимых вод канализацию, ремонтировать подвал и заделывать трещины в стенах.
Тип грунта
Глинистые и суглинистые грунты задерживают воду. В черноземах и супесчаных почвах вода обычно стекает быстро и без проблем. При прочих равных условиях при монтаже дренажных труб в суглинках и глине следует выбрать больший диаметр труб.
Основные правила укладки перфорированных дренажных труб
Устройство отвода воды от фундамента не так просто, как кажется на первый взгляд. Здесь мы опишем все особенности процесса укладки дрен.
Пристенный глубинный дренаж вокруг дома располагается ниже глубины промерзания грунта, ниже фундамента и в любом случае, не выше, чем 1,2 м от уровня земли. Его располагают на расстоянии от стен не менее1,5 м, от отмостки – 0, -1,2 м. Канавы копаются шириной не менее трех диаметров трубы. К необходимой расчетной глубине необходимо прибавить 0,3 м – толщину подсыпки из щебня и песка (щебень осуществляет первичную фильтрацию грунтовых вод).
Первым этапом на дно канавы насыпают подсыпку. Сначала укладывают широкие и узкие ленты геотекстиля – для заворачивания щебня и песка.
Затем насыпается слой песка толщиной 100-150 мм, трамбуется, заворачивается в текстиль. Насыпают щебень фильтрующим слоем, равным диаметру дрены, разравнивают куском доски, прибитым к палке. Фракция щебня – 16-32 мм. Перед засыпкой щебень моют водой с сильным напором из шланга в течение 10-15 минут. Удобно это делать, ссыпав щебень в небольшие кучи. Затем его или используют, или фасуют в мешки и хранят не более недели.
Сушить нельзя!
Начиная от коллекторного колодца, укладывают перфорированные трубы. Засыпают мытым щебнем на высоту одного диаметра трубы, заворачивают большим куском геотекстиля. Засыпают мелким немытым щебнем фракции 8-40 мм слоем 100-200 мм. Засыпают землей.
Уклон дренажной системы определяются СНИП 2.04.03 и варьируется в пределах 2-10 мм на погонный метр. Уклон должен немного увеличиваться по направлению к коллекторному колодцу. При равномерном уклоне система быстрее заиливается.
Колодцы необходимо устанавливать на каждом втором повороте труб и на их соединении. Выпуски трубопровода должны быть выше дна колодца хотя бы на 250 мм.
Посмотрите наше видео – оно поможет Вам увидеть все тонкости процесса устройства дренажа.
Советы по техническому обслуживанию труб
Как бы ни были хороши фильтры, дренажная система все равно забивается органическими остатками («заиливается»), поэтому требуется периодическая – раз в 3-4 года – прочистка системы.
Как прочистить засор в дренажной трубе
Существуют два основных способа прочистки дрен: механический и гидродинамический. Для механического способа используют специальные пневматические установки с приспособлением для измельчения отложений.
При гидродинамическом способе промывки системы используют насосы и компрессор, подающий в трубу воздух с водой.
У этого способа очень высокая эффективность, его стоит применять один раз в 10-15 лет.
Заключение
Желаем удачи нашему читателю в нелегком деле строительства своего родового гнезда! Надеемся, что наша статья оказалась полезной Вам и помогла обустроить своими руками отвод грунтовых вод от фундамента дома. Подписывайтесь на наши обновления, делитесь информацией в соцсетях, приглашайте друзей читать наш сайт.
