Здравствуйте, дорогой читатель! В наше время уже мало кого устраивает дом без удобств, где не оборудован санузел, отсутствует полноценная система отвода сточных вод. Однако при неправильно выполненном монтаже сантехники в помещение может нарушиться нормальный воздухообмен и проникнуть в него канализационные газы, состоящие из вредных для здоровья человека веществ. Для решения этой проблемы на стояке и возле приборов сантехники устанавливают воздушный клапан.
Принцип работы вентиляции канализации

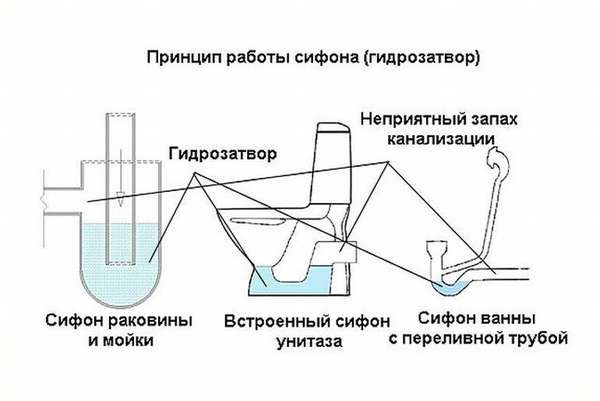

Преградой для запаха из канализации являются водяные клапаны в сифонах сантехнических приборов. Но при резком сливе большого количества воды в трубах снижается давление, и происходит высасывание воды из сифонов. Препятствий для проникновения запаха в этот момент уже не существует и он может свободно проникнуть в помещение. Причинами появления запаха может так же стать небольшой размер сифонов или длительный простой сантехники, приводящий к испарению воды в сифонах.
Защитить помещение от неприятных запахов помогает канализационная вентиляция в виде фановой трубы или воздушного клапана. Поступающий через них воздух уравнивает внутреннее давление в трубопроводе с атмосферным давлением. При таких условиях газы не вытесняются через сифоны, а продвигаются далее по трубам в систему коллекторов или септик.
Зачем нужен клапан для канализационного стояка?
Фановый клапан в водоотводной системе выполняет следующие функции:
- минимизирует угрозу движения сточных вод в обратном направлении,
- снижает уровень шума в канализации,
- защищает помещение от затопления при порывах в системе,
- не позволяет проникнуть в помещение зловонному запаху в случае длительного простоя канализационной системы,
- сводит к минимуму угрозу попадания грызунов в здание через трубопроводы канализации.
Устройство и принцип работы фанового клапана
В устройство воздушного клапана входит:
- пластиковый корпус с боковым отверстием,
- крышка, которую можно снять для чистки устройства или проведения ремонтных работ,
- резиновой мембраны или штока,
- уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.
Принцип работы прибора заключается в следующем:
- если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение,
- при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора,
- через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.
По принципу действия воздушные клапаны подразделяются на три типа:
- автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха,
- кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления,
- комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.
Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:
- шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов,
- приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода,
- межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см,
- обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.
Различаются клапаны и способом крепления:
- под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий,
- муфтовый — для крепления используются резьбовые муфты,
- фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб,
- фланцевый с применением уплотнительных прокладок.
Плюсы и минусы
Установка воздушного клапана в водоотводную систему даёт немало преимуществ, в том числе:
- экономию денежных средств, которые потребуются на работы по выводу фановой трубы через кровлю,
- возможность предотвратить проникновение канализационных газов внутрь комнат при наличии невентилируемого стояка.
К недостаткам фанового клапана можно отнести:
- возможность пересыхания водяного затвора, вследствие чего внутрь дома могут попасть неприятные запахи,
- быстрый износ резиновых уплотнителей, последствием которого может стать потеря герметичности,
- сложность выбора места установки изделия так как добиться более полного прилегания возможно только на раструбах,
- необходимость регулярного обслуживания устройства и замены изношенных деталей.
Технические характеристики, диаметры и производители
Модель канализационного аэратора подбирают по основным техническим характеристикам:
- диаметру — 50, 75, 110 мм,
- пропускной способности — от 7 до 37 л/с (из расчёта 25 л/с на 1 литр воды).
Российский рынок запорных и регулирующих устройств для систем канализации предлагает продукцию производителей из разных стран:
- Австрии — самые дорогие приборы компании HL,
- Великобритании — изделия из средне ценового сегмента от фирмы McAlpine,
- России — недорогие устройства компании Политэк и Sinicon,
- Украины — изделия из дешёвого сегмента предприятия Европласт.
Цены и где купить
В таблице ниже есть актуальные на сегодня предложения.
Как выбрать правильный клапан?
При выборе воздушного клапана для канализации ориентируются на расположение трубы (вертикальное или горизонтальное) в месте, где планируется его установка. Устройство должно соответствовать номинальному давлению в сети, иметь соответствующие установочные размеры.
Также нужно учесть:
- каким способом будет крепиться аэратор,
- прочность материала, его антикоррозийные свойства,
- возможность ручной регулировки, в случае поломки механизма,
- наличие защиты для проникновения грызунов.
Где и как правильно установить клапан?
При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:
- Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
- Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
- Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
- Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
- Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.
Возможные места для установки устройства
Аэраторы современной конструкции могут устанавливаться:
- в вертикальный стояк, имеющий выход через крышу,
- модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника,
- устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха,
- приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.
Этапы монтажа пошагово
Установка устройства довольно проста, её вполне можно выполнить самостоятельно по следующей схеме:
- определить место монтажа,
- отключить участок трубопровода от работающей системы,
- вырезать в стояке кусок трубы по размеру прибора,
- зачистить края от зазубрин,
- в трубу из пластика вставить фитинг,
- установить в раструб уплотнительное кольцо. Если используется резьбовой тип соединения, то прокладка не нужна,
- закрепить клапан на трубе,
- произвести пробный пуск воды для проверки работы механизма.
Канализационные газы не только дурно пахнут, но и могут нанести немалый вред здоровью. Аэраторы помогут блокировать проникновение этих вредных веществ в квартиру и предотвратить отравление ими жильцов. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.
