Как сделать разводку канализации в частном доме с учетом фановой трубы

Разводку канализации в частном доме может сделать и домашний мастер, главное – отталкиваться от норм СНиП и рекомендаций профессионалов. Современная разводка канализации в частном доме уже не предполагает использование морально устаревших чугунных труб – их заменяют легкие и при этом прочные изделия, изготовленные из полипропилена, полиэтилена или поливинилхлорида. Как результат – канализация эффективно функционирует, а строительство или ремонт практически не отняло средств.

Подготовительные работы перед обустройством канализации

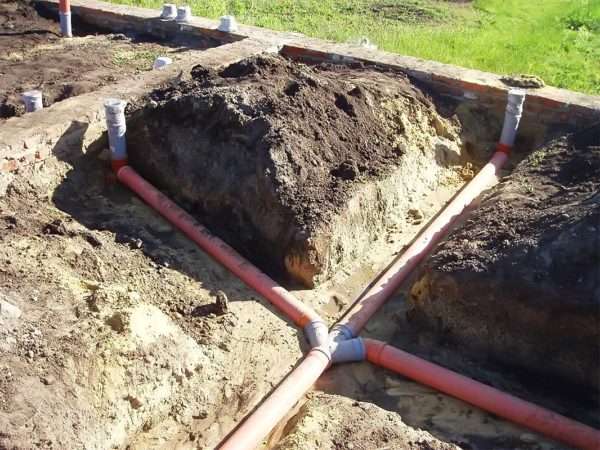

Разводка канализации в частном доме, подготовительные работы

Конструкция автономной канализации во многом схожа с конструкцией городской станции. В ее состав входят трубы и вертикальный стояк.

Прежде чем начинать строительные работы, необходимо ознакомиться со следующими пунктами:

  • Понять, где понадобится установка сточного колодца. Отталкиваясь от правил монтажа, он должен располагаться ниже уровня самого дома,
  • Должна быть обозначена точка, необходимая для вывода бытовых отходов из дома,
  • Коллекторная труба должна быть грамотно расположена. Важно, чтобы место было ровным, что позволит эффективно проходить стокам по трубам, не задерживаясь и не образовывая заторы,
  • Прокладывая внутренние и наружные сети нужно придерживаться того, чтобы поворотов и изгибов было как можно меньше,
  • Определиться, с какого источника будет поступать вода: из скважины или центральной сети,
  • Уточнить, сколько сантехнических приборов будет подключено к канализации,
  • При монтаже канализации важно ознакомиться с климатическими условиями на местности: сколько в год выпадает осадков, на каком уровне грунт начинает промерзать, рельефность территории,
  • Определиться, в каком месте будет установлен септик и каким образом будет реализована его очистка.

Из каких элементов собирается система

Разводка канализации в частном доме, элементы

Для сборки самотечной канализации понадобится центральный трубный стояк, вентиляционный клапан, комплект сантехники, трубы разводки и элементы ревизии.

В основном предполагается монтаж одного, центрального стояка, но если канализация слишком разветвленная, их может быть и два. Здесь необходимо учесть, что неважно, сколько в доме стояков, сточные отходы в любом случае должны выводиться посредством низшей точки канализации.

Читайте также:  Сколько стоит провести воду в частный дом: из центрального водопровода и колодца своими руками +Видео

Таким образом, чтобы стояк нормально функционировал, он должен иметь две точки подключения. В верхней его части подключается узел, посредством которого будут выходить вредные газы, а нижний необходим чтобы выводить стоки в общую канализацию.

Название верхнего узла – фановый, и он служит для того, чтобы удалять из трубопровода неприятные запахи, вредные для человеческого здоровья. У нижнего узла – прямое предназначение.

В самой канализации также должен быть установлен вакуумный клапан. Принцип его действия следующий: в процессе слива сточной воды, в участке, удаленном от стояка, создается разряжение, в результате которого жидкость начинает оттекать.

Если канализация нормально функционирует, то клапан, как правило, закрыт. При снижении давления он автоматически откроется и «подсосет» воздух из помещения. Стоит помнить: рассчитывая требующееся число узлов вентиляции, не забывайте, что каждый этаж должен быть оборудован как минимум одним клапаном.

Составляем схему разводки канализации

Разводка канализации в частном доме по схеме

Браться за схему нужно уже тогда, когда дом еще находится на стадии проекта. Такая схема должна быть максимально простой, что гарантирует надежную работу всей канализации. Именно по этой причине специалисты советуют размещать «влажные» комнаты ближе друг к другу, что даст возможность при разводке устанавливать один стояк.

В случае, когда точки водосбора располагаются на приличном удалении друг от друга, может понадобится монтаж второго стояка. В иной ситуации при разводке применяются специальные насосные устройства, задача которых – перекачивать стоки.

Внутренняя разводка – рекомендации:

  • Чтобы отводить «серые» стоки устанавливаются канализационные трубы, сечение которых – 50 мм,
  • Чтобы отводить стоки от унитаза, потребуется больший диаметр изделия – 110 мм,
  • В случае со стояком также актуальна труба, диаметр которой 110 мм,
  • При разводке канализации следует отталкиваться от одного правила – если выпускная труба имеет большой диаметр, то сантехническое оборудование должно быть монтировано как можно ближе к стояку. В основном таким прибором, максимально близко установленным около стояка, является унитаз,
  • Трубопровод не должен сужаться по направлению к стояку. Кроме того, между унитазом и стояком нельзя монтировать оборудование, имеющее меньший выпуск, нежели чем у раковины,
  • Если требуется осуществить разводку канализацию, то наиболее практичным материалом являются полимерные трубы – поливинилхлоридные или полипропиленовые. Они отличаются более доступной стоимостью и легкостью в обработке, если сравнивать их с чугунными трубами. Пластиковые трубы, кроме того, способные служить долгие годы, поэтому пользуются большим спросом, если нужно сделать разводку,
  • Внутренняя канализация должна быть наклонена на 3 см на 1 метр длины. Одна ветка не должна иметь изменений угла наклона,
  • Сливной стояк располагается так, чтобы он проходил вертикально. В случае, если после поворота понадобится подключать еще какое-то оборудование, то при разводке не должно быть поворотов,
  • На стояке может быть ревизия, обратный клапан или фановая труба,
  • Так, фановая труба – продолжение стока с выводом на крышу. Ее задача – выравнивать давление и обеспечивать эффективную работу канализации.

Как правильно развести трубы

Разводка канализации в частном доме, трубы

Разводка канализации считается непростым процессом, поэтому он должен быть выполнен эффективно и качественно. Собирать канализацию нужно отталкиваясь от требований СНиП.

Процедура монтажа выглядит следующим образом:

  • В первую очередь необходимо уложить выпуск (представляет собой трубу, задача которой – объединение внешней уличной и внутридомовой канализации),
  • После этого можно приступить к установке стояка – центральной трубы с вертикальным расположением. Чтобы обслуживание не отнимало много времени и усилий, лучше, чтобы он был в единственном экземпляре. Система может быть открытой или уложенной в особую шахту,
  • В последнюю очередь при разводке нужно подсоединить отводы. Начинают с крестовин, причем раструбами вверх. Объединения унитаза со стояком должно осуществляться отдельной трубой с диаметром от 100 до 110 мм. Для подсоединения прочих приборов в разводке можно воспользоваться более тонкими изделиями – 50 мм в диаметре.

Выпуск при разводке монтируется следующим образом:

  • Еще на этапе возведения дома нужно подготовить отдельное отверстие. Если не получилось, то в фундаменте понадобится проделать отверстие, ширина которого будет превышать на 200 – 250 мм диаметр подсоединяемой трубы,
  • Для гидроизоляции отверстия применяется битумная мастика,
  • В отверстие вставляют специальную гильзу (представляет собой отрезок с диаметром в 20 – 40 мм более чем у выводящей трубы). Задача гильзы – предотвратить разрушение основного трубопровода. Важно, чтобы гильза выступала с каждой стороны фундамента на 150 мм,
  • В гильзу укладывают выводящую трубу. Если между ними остается пространство, то оно должно быть заполнено пеной,
  • Для соединения гильзы и внутридомовой канализационной трубы используется специальный косой тройник и отвод.

Также важно установить вытяжку при обустройстве канализации. Чтобы запахи не попадали в помещение, то у каждого сантехнического прибора в нижней части должна быть изогнутая труба, которая называется гидрозатвором. Если канализация используется интенсивно, то есть вероятность, что в стояке образуется разряжение. Это называется «срывом гидрозатвора», в результате чего газы попадают в помещение.

Чтобы не столкнуться с этим, газы выводятся наружу, посредством установки фановой трубы, имеющей тот же диаметр, что и основная труба. Если фановая труба прокладывается по неотапливаемому чердаку, то ее следует утеплить своими силами. Если канализация имеет небольшую пропускную способность, то вытяжку можно не оборудовать. Но в этой ситуации в обязательном порядке должен иметься прочистной или ревизионный люк, представляющий собой окончание любого стояка.
