Как правильно выбрать и установить своими руками обратный клапан для канализации?

Добрый день, уважаемый читатель!  Проблемы из-за засоров в канализации многоэтажек возникают довольно часто, и происходит это из-за безалаберности проживающих по соседству, которые могут использовать её для сброса различных предметов и плохо растворяющихся отходов. Они закупоривают трубу слива, и у «счастливых» обладателей квартир нижнего уровня из унитазов начинают фонтанировать нечистоты.

Последствия этого потопа намного хуже, чем от затопления обычной водой, ведь зловонная жидкость может распространиться по полу всей квартиры. Чтобы обезопасить себя от такой неприятности необходимо установить обратный клапан для канализации.

Что это такое и для чего он нужен

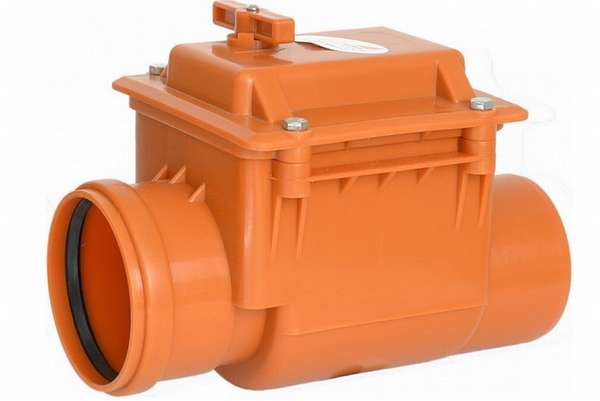

Обратный клапан также как вентиль или задвижка является запорной арматурой и применяется для блокировки сточных вод в канализационном трубопроводе в случае их движения в обратном направлении к сантехническим приборам.

Назначение и сферы применения

Устанавливают подобные устройства обычно в санузлах первых и вторых этажей многоэтажных домов на отводах для подключения сантехнических приборов. Он останавливает обратный поток фекальных вод в помещение в случае образования засоров в трубопроводах канализации.

Как правильно выбрать и установить своими руками обратный клапан для канализации?

Чаще всего пробки образуются в подвальном помещении в трубах, расположенных горизонтально. Тогда все стоки начинают подниматься к первой доступной точки выхода — унитаза в квартире первого этажа. Клапан предотвращает неприятные последствия засора, перекрыв просвет канализационной трубы да места подключения прибора. Однако сточные воды могут по стояку подняться ещё выше — к сантехническим приборам второго этажа. Поэтому, систему канализации квартир вторых этажей также необходимо оснастить обратными клапанами. Выше этого уровня столб стоков обычно не поднимается — он уже будет способен продавить пробку и вода уйдёт.

В коттеджах, подключённых к централизованной магистрали, клапан устанавливается перед выпуском на канализационный колодец с внутренней стороны фундаментной конструкции.

Необходим такой прибор и для автономных систем водоотведения частных домов и дач с водостоком в сливную яму или с установленным септиком. Используется обратный клапан и для слива конденсата из кондиционера, излишков воды из водонагревателей, дренажа вентиляции бань, саун и т.п.

Читайте также:  Шаровые краны 11б27п1: ЛАТУННЫЙ ШАРОВОЙ КРАН Технические Характеристики +Фото

Управление и технические характеристики

Управление прибором может осуществляться двумя способами:

  • механическим,
  • автоматическим способом.

В качестве основных технических характеристик обратных клапанов можно выделить:

  1. номинальный диаметр (DN) размер сечения отверстий присоединительных патрубков(от 50 мм до 300 мм),
  2. номинальное давление (PN) — значение наибольшего избыточного давления рабочей среды при температуре 20ºС,
  3. коэффициент пропускной способности (Kvs) — расход воды (м³/ч) с температурой 20ºС,
  4. диапазон рабочих температур — зависит от применённых материалов и указывается в технических условиях на конкретные образцы,
  5. тип установки — горизонтальный или вертикальный,
  6. тип присоединения к трубопроводу.

Тип подключения

Подключение изделия может осуществляться в двух вариантах:

  • На общую канализационную трубу клапан диаметром от 110 мм, обладающие большей пропускной способностью,
  • на отвод каждого сантехнического прибора. Внутреннюю разводку обычно выполняют из труб диаметром 50 мм. Такие же размеры должны иметь и клапаны. Если контур системы собран из труб диаметром 32 мм или 40 мм при подключении устройства с DN= 50 мм используются специальные переходники.

Устанавливают устройства в местах стыка труб, поворота на 90º как внутри, так и снаружи строений.

Как правильно выбрать и установить своими руками обратный клапан для канализации?

По способу подсоединения к процессу подразделяются на:

  • резьбовые,
  • муфтовые,
  • фланцевые,
  • под приварку.

Устройство

Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:

  • приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы,
  • ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения,
  • систему фиксации запорного устройства с дополнительной функцией ревизионного люка,
  • выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.

Исполнение всех рабочих зон бывает в разных вариантах конструкции, но принцип работы одинаков у всех моделей обратных клапанов.

Принцип работы

Принцип работы обратного клапана основан на перекрытии прохода затворным элементом под воздействием потока сточных вод, движущегося в обратном направлении.

Как правильно выбрать и установить своими руками обратный клапан для канализации?

Если течение жидкости останавливается, то давление среды во входном патрубке сравнивается с давлением в выходном патрубке устройства, и затворный орган под действием силы тяжести, усилия сжатия пружины или рычажно-грузового механизма, перекрывает проход, закрывая клапан.

Виды и конструкции

В продаже имеется несколько видов обратных клапанов, предотвращающих затопление помещений сточными водами. Они подразделяются по:

  • конструктивным особенностям — поворотные лепестковые, подъёмные, шаровые, межфланцевые,
  • материалу изготовления корпусных деталей — стальные, чугунные, пластиковые,
  • размеру входного и выходного отверстия.

Для блокировки неприятного запаха из труб и стабилизации давления воздуха в системе используются воздушные заслонки. Их устанавливают в домах, где отсутствует фановая труба, и размещают в самой высокой точке системы в вертикальном положении или на высоте (h1) не менее 35 см от трапа.

Поворотные лепестковые

Рабочим органом клапанов этого типа является подпружиненная мембрана (тарелка). Она имеет форму круглого лепестка, из-за которой прибор и получил своё название.  Если поток сточных вод движется к выходу в направлении к канализационному стояку, то мембрана поворачивается, одновременно перемещаясь в верхнюю часть корпуса, и открывает проходное отверстие. При движении водного потока в обратную сторону, она прижимается к ободку в полости корпуса, закрывая плотно и герметично проходное отверстие.

Некоторые модели оснащены ручным затвором — второй тарелкой, которая управляется кнопочной системой, размещённой на корпусе.

В верхней части корпуса прибора имеется съёмная крышка для возможности оперативной чистки внутренних стенок и механизмов.

Межфланцевый

Этот вид запорных устройств имеет небольшие габариты. Корпус выполнен в форме полого цилиндра, внутри которого находится поворотный затвор. Он может иметь форму небольшого диска, который в одном месте прикреплён пружиной к стенке корпуса или состоять из двух створок, прикреплённых к стержню, проходящему через центр прибора.

Как правильно выбрать и установить своими руками обратный клапан для канализации?

Наличие уплотнений на корпусе клапана позволяет выполнять установку устройства без использования дополнительных прокладок. Прибор может размещаться на вертикальных и горизонтальных участках трубопроводов.

Подъемный

Эта модель обратного клапана названа так по способу срабатывания запорного элемента, так как при движении стоков от приборов сантехники в систему водоотвода запор совершает подъём вверх. Происходит это под действием сжимающей пружины, на которую давят сточные воды. Прекращение движения стоков в «правильную» сторону приводит к разжиманию пружины и запиранию прохода. При поступлении жидких отходов с обратной стороны проход только плотнее запирается вследствие нелинейной формы корпуса.

Из-за сложной конфигурации корпуса прибор более подвержен засорению и требует регулярного техобслуживания, заключающегося в демонтаже крышки с откручиванием четырёх болтов, очистки или замены механизма.

Шаровый

Прибор с запирающим элементом в форме шара, который при течении стоков в нужном направлении перемещается в специальное углубление внутри корпуса, открывая проходное отверстие. Когда течение прекращается, он возвращается на место и перекрывает сечение. При движении сточных вод в обратную сторону осуществляет блокировку просвета трубы.

Однако из-за такой формы затвора возможно подтекание жидкости при подтоплении, так как шар и боковая стенка не всегда плотно прилегают друг к другу.

Но основную часть обратного потока он сможет остановить и уж точно предотвратит массовое затопление.

Отличия

Компактные шаровые и поворотные лепестковые клапаны диаметром 50 мм распространены в бытовых системах. Они могут выдержать довольно высокое давление, возникающие в системах многоэтажных зданий.

Межфланцевые изделия диаметром от 160 миллиметров имеют более внушительные размеры и используются преимущественно для работы с крупными дренажными и канализационными системами производственных предприятий.

Преимущества и недостатки

Подобные устройства обладают следующими достоинствами:

  • простой конструкцией,
  • несложным процессом монтажа и техобслуживания,
  • эффективностью,
  • возможностью предотвратить затопление помещения нечистотами,
  • надёжностью и долговечностью.

Минусом можно назвать только довольно высокую стоимость изделий и подверженность загрязнениям.

Советы по выбору

Покупать нужно прибор, который имеет:

  • надёжную конструкцию, изготовленную из прочных, стойких к воздействию агрессивной среды и простую в обслуживании (обладать легко снимаемой крышкой для чистки корпусных деталей),
  • механизм автоматического перекрывания при обратном течении стоков,
  • ручную регулировку в случае аварийной ситуации.

Кроме того, диаметр раструбов клапана должен соответствовать диаметру участка трубопровода, где он будет монтироваться.

Примерная цена

На цену изделия оказывает влияние:

  1. материал, который использовался при производстве,
  2. конструктивные особенности,
  3. способ подключения,
  4. фирма изготовитель.

Например, изделие из чугуна диаметром 160 мм с конструкцией приёмного типа можно купить за 120 — 130 $, прибор из ПВХ с аналогичными характеристиками стоит дешевле в пределах 70 — 90 $. Цена шарового ПВХ клапана обычно не превышает 50 — 80 $.

Правила монтажа и эксплуатации прибора

Обратные клапаны с пружинным механизмом могут устанавливаться на трубопровод в любом положении, не подпружиненные изделия размещаются на вертикальной трубе при движении стоков снизу вверх или на горизонтальном участке системы. Перед всеми видами устройств, кроме шарового клапана, необходимо ставить сетчатый фильтр для защиты от крупных частиц в стоках. Если требуется установить такое изделие для напорной канализационной системы, то его размещают после насосного оборудования.

Как правильно выбрать и установить своими руками обратный клапан для канализации?

Место установке должно быть выбрано так, чтобы на корпус прибора не оказывалось нагрузок на изгиб, кручение, растяжение или сжатие от присоединённых труб.

Устройство работает на пропуск потока только в одну сторону, направление которого указано стрелкой на корпусе изделия. При монтаже необходимо размещать клапан согласно указанного направления.

Работать с прибором нужно аккуратно, чтобы не нарушить лакокрасочное покрытие корпуса, которое не только выполняет декоративную функцию, а и защищает от коррозии.

Необходимые инструменты и материалы

Для монтажа запорного устройства своими руками достаточно следующих инструментов и расходных материалов:

  • гаечного или динамометрического ключа,
  • рулетки,
  • фум ленты и льняного волокна,
  • специального герметика.

Схема подключения

Схемы установки обратных клапанов разрабатываются в соответствии с техническими характеристиками прибора и описания условий его дальнейшей эксплуатации. На фото можно посмотреть примеры расположения прибора:

  • для защиты стиральной машины,

Как правильно выбрать и установить своими руками обратный клапан для канализации?

  • на трубе наружной канализации.

Как правильно выбрать и установить своими руками обратный клапан для канализации?

Ход работ

Если производить установку обратного клапана планируется в жилой многоэтажке, необходимо:

  • за 24 часа до начала монтажа оповестить всех жильцов о предстоящих работах,
  • выполнить отключение с помощью задвижек, установленных на вводном участке холодного и горячего водоснабжения, чтобы исключить несанкционированного поступления воды в контур системы канализации,
  • предупредить всех соседей непосредственно о самом начале работ по замене устройства,
  • после завершения монтажа изделия произвести включение воды в подъезде.

Сами работы по монтажу прибора с резьбовым типом соединения ведутся в следующей последовательности:

  • выбирают место установки прибора и вырезают там часть трубы, равной по размеру длине клапана,
  • нарезают на концах труб резьбу,
  • очищают остатки стружки,
  • берут прядь льняного волокна такой длины, чтобы обеспечить количество намотки в 1,5 — 2 раза больше числа витков резьбы и укладывают её по часовой стрелки, оборачивая всю длину резьбового участка,
  • наносят слой герметика поверх намотанного льна,
  • наворачивают клапан и затягивают крепление с помощью гаечного или динамометрического ключа.

Полезное видео по процессу монтажа запорного устройства в санузле можно посмотреть на видео:

Частые ошибки и проблемы при установке

Среди самых распространённых ошибок при монтаже устройства запорного типа в канализацию можно выделить:

  • нарушение соосности трубопровода в месте монтажа обратного клапана, так как всякий перекос приводит к нарушению герметичности в период эксплуатации,
  • не соответствие направления открытия створок установленного прибора направлению потока транспортируемой среды,
  • отсутствие удобного доступа к изделию для техобслуживания.

Советы специалистов

Опытные мастера сантехники рекомендуют:

  • выбирать клапан, руководствуясь не его более низкой ценой, а качеством, так как затраты на приобретение устройства не сопоставимы с расходами на ремонт жилья, в случае его затопления нечистотами,
  • перед монтажом обязательно проверять прибор на герметичность. Если он недостаточно герметичен, то при эксплуатации будет слышен шум и вибрация. Для устранения проблемы нужно снять крышку и заменить окантовку или сам затвор,
  • правильно размещать клапан, чтобы стрелка на его корпусе была направлена в сторону канализационного выпуска,
  • устанавливать прибор в таком месте, где к нему будет всегда свободен доступ для чистки и обслуживания,
  • если система выполнена из чугунных труб, а клапан пластиковый, то необходимо предварительно поставить переходник с металла на пластик.

Заключение

Обратные клапаны являются неотъемлемой составной частью канализационных систем. Соблюдение при проектировании всех норм, качественное выполнение монтажных работ и правильная эксплуатация подобных устройств даёт возможность канализации нормально выполнять свои функции, не допуская возникновения аварийных ситуаций.
