Приветствуем!

Опытные сантехники знают, что уклон канализационной трубы – одно из основополагающих условий эффективного отвода сточных вод. Всегда ли следует укладывать канализационную магистраль под наклоном? Как правильно спроектировать канализационный контур в квартире, частном доме и на улице? На эти и другие вопросы мы ответим в нашей статье.

Содержание

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Читайте также:  Герметик для ванной комнаты с антигрибковой пропиткой: Какой лучше выбрать водостойкий— виды средств +Фото и Видео

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Как проверить уклон сточной трубы

Чтобы проверить, правильно ли установлена труба, нужно воспользоваться строительным уровнем:

Обычный пузырьковый просто прикладывается к канализационной трубе, при этом положение пузырька покажет отклонение трубного контура от горизонтали.

На заметку! Сегодня в продаже можно встретить специальные пузырьковые уровни, предназначенные для труб. Выполненные в форме полухомута, они прочно фиксируются к трубам, что позволяет выполнить более точные замеры.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Гидроуровень представляет собой две измерительные колбы, сообщенные между собой гибким шлангом, от длины которого зависит площадь измеряемого участка. Отдавая предпочтение водному уровню, следует обзавестись напарником, т.к. справиться одному несколько проблематично.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Электронный лазерный уровень позволяет получить наиболее точные данные при минимальных усилиях и расчетах.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Важно! В качестве ориентира используется только данные приборов. Опора на положение пола – ошибка, т.к. его положение, как правило, изначально имеет некоторое отклонение от горизонтали.

Порядок действий

  1. Определяется длина измеряемого участка.
  2. Замеряется уровень высот в начале и конце обозначенного отрезка.
  3. Вычисляется их разность.
  4. Полученное значение делится на длину контура.

Почему плохо излишнее или слишком маленькое снижение

Эксперты утверждают, что излишне большой наклон сливной трубы так же негативно сказывается на работе системы, как и недостаточный.

Слишком большой уклон критично увеличивает интенсивность движения стоков, при этом содержащиеся в них твердые включения просто не успевают за потоком воды и впоследствии прилипают к внутренней поверхности канализационной трубы, образовывая нарост, постепенно перекрывающий просвет. В результате такую канализацию приходиться прочищать чуть ли не ежемесячно. Срывы гидрозатворов в подобных условиях – явление также достаточно частое.

ГОСТом устанавливается стандарты, носящие скорее рекомендательный характер. Так, уклон канализационной магистрали должен обеспечивать скорость потока не менее 0,7 м/сек.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Какие нормативы нужно соблюдать

Инженерные канализационные сети классифицируются на внутренние (внутридомовые) и внешние (проложенные за пределами здания, на улице). В отдельную категорию выделяют так называемые системы очистки – септики, отстойники и пр. И, несмотря на единый стандарт уклона сливной трубы, прокладка канализационной магистрали в каждом отдельном случае будет иметь свои нюансы.

Правила монтажа канализационных трубопроводов изложены в СП 30.13330.2012.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Особенности внутридомовой канализации

Функция внутридомовой канализации сводится к сбору и отводу за пределы дома хозяйственных стоков, а значит, при планировании схемы внутренней разводки следует отталкиваться от расположения внешнего контура. Путь к нему должен быть максимально коротким, для чего:

  1. Обустраивается, как правило, единый центральный отвод.
  2. Так называемые «мокрые зоны» размещаются по возможности близко – стена к стене или друг под другом, если речь идёт о нескольких этажах.
  3. Двух- и многоэтажные дома оборудуются одним или несколькими вертикальными стояками, установленными непосредственно в «мокрых зонах».

При невозможности уменьшить длину сточной магистрали допускается поднятие части сантехники на подиум. Это поможет соблюсти необходимый угол уклона. Иначе для оптимизации отвода стоков в сеть встраивается циркуляционный насос.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Кроме того, будет правильным:

  1. Выполнять уклон в направлении от сантехнического оборудования в сторону стояка или места перехода внутреннего контура в наружный.
  2. Минимизировать число канализационных контуров и подключать к ним сантехнику последовательно.
  3. Подбирать диаметр канализационных труб в зависимости от предполагаемого объема стоков, рассчитанного для каждого сантехнического прибора отдельно (отводы для раковин, ванны, посудомоечной или стиральной машины и пр.) и суммарно под общие магистральные трубопроводы.
  4. Размещать унитаз как можно ближе к стояку.
  5. Избегать резких перепадов высот и свести к минимуму число поворотных элементов.
  6. Предусмотреть местоположение ревизионных люков, вентиляционного оборудования (клапанов, фановой трубы) и способ теплоизоляции отрезков, размещенных в неотапливаемых помещениях.

Важно! Для выполнения поворота на 90° используются 2 угловых элемента по 45° или 3 поворотника по 30°.

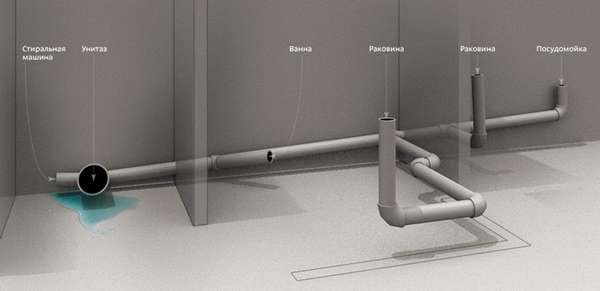

Образец проекта внутренней разводки

С профессиональной точки зрения проект разводки канализационной сети выполняется в виде аксонометрической схемы, основанной на гидравлических расчетах. В ней обязательно обозначают тип и диаметр труб, линейный контур канализационной магистрали, местоположение и последовательность подключения санитарно-технического оборудования, а также угол уклона каждой ветки.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Прокладка наружных труб

Задача наружной канализации сводится к транспортировке общего объема хозяйственно-бытовых стоков к септику, отстойнику или очистному накопителю. В идеале она не ограничивается внутридомовой сетью, а дополняется водосточной системой, автомойкой и ливневкой.

Особенность наружной канализационной сети обусловлена ее зависимостью от внутреннего контура. Так, к примеру, диаметр внешнего трубопровода предопределяется количеством и объемом источников слива: чем их больше, тем шире берется труба.

При монтаже наружной канализационной магистрали трубы укладываются в грунт на глубину ниже точки промерзания и под уклоном от дома к септику. Т.к. на трубный контур оказывается давление почвенного слоя, для таких работ следует использовать только материалы, способные выдержать нагрузку. Это могут быть устойчивые к агрессивному воздействию внешней среды асбестоцементные, чугунные или пластиковые канализационные трубы, предназначенные для погружения в грунт.

Немаловажное значение для правильного функционирования канализации на улице – утепление трубопроводной магистрали.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Минимальный и максимальный уклон канализации на 1 погонный метр по СНиПу

Вопреки привычной для нас системе измерения уклон сливного контура для самотека исчисляется не в градусах, а в соотношении разницы высот начала и конца трубного отрезка к погонному метражу его длины. Причем высота, на которую приподнимается канализационная труба над горизонтальной осью, обозначается десятичной дробью (промилле, ‰). Так, отметка в 0,05 промилле означает, что труба приподнимается на 5 см.

Минимальное значение уклона на 1 погонный метр определяется в соответствии с диаметром трубы, а максимально допустимое – до 15 см (0,15 ‰) на 1 п.м.

Зависимость от диаметра трубы

Чтобы вычислить оптимальный угол наклона, следует учитывать размер сечения канализационной трубы. Эти значения взаимосвязаны: чем уже труба, тем больший формируется уклон.

Диаметр трубы Минимальное значение уклона на 1 п/м
мм
до 50 мм 0,03 30
50-80 мм 0,025-0,035 25-35
90-110 мм 0,02 20
150-160 мм 0,008-0,007 8-7
200 мм 0,007-0,005 7-5

Как самостоятельно сделать расчет наклона канализационных труб

Для определения необходимого уклона канализационной магистрали можно воспользоваться формулой:

Ут = Ум × L, где

  • Ут – уклон канализационной магистрали.
  • Ум – минимальный наклон, определяемый с учетом диаметра трубного контура.
  • L – общая протяженность расчетного отрезка.

Так, при длине наружного трубопровода в пятьдесят метров с диаметром трубы в 100 мм труба должна ложиться под уклоном в 1 метр. Т.е. верхняя точка канализационной магистрали должна быть выше конечной на один метр.

Как рассчитать степень наполненности канализационного трубопровода

Для определения оптимальной скорости движения стоков, которая также оказывает влияние на угол уклона магистрального контура, обязательно учитывается степень его наполненности. Для каждой трубы этот показатель будет разным, т.к. зависит от площади ее сечения. Расчетный его показатель вычисляется по формуле:

Нт = √(Ув:D)×Vм, где

  • Нт – расчетный индекс наполняемости трубопровода.
  • Ув – уровень воды.
  • D – внутренний диаметр трубы.
  • Vм – минимальная скорость движения стоков (0,7 м/с).

Полученное значение обязательно сравнивается с рекомендуемыми значениями для материалов, из которых произведены канализационные трубы:

  • Для пластика – 0,5.
  • Для чугуна и асбестоцемента – 0,6.

В идеале они должны равняться друг другу, но иногда допускается и превышение расчетного значения над рекомендуемым. Недобор не допускается.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Важно! Согласно нормативам, коэффициент наполняемости должен быть не меньше 0,3 и не больше 1.

Калькулятор расчета уклона канализации

Расчет уклона канализации существенно упрощается использованием специального онлайн-калькулятора.

Таблица расчета для труб разного диаметра

Информацию по оптимальному наклону можно взять и из таблиц, разработанных в соответствии со стандартами СНиП.

Для внутридомовой сети, к примеру, можно воспользоваться данными, учитывающими не только типоразмер канализационных труб, но и тип сантехнического прибора, а также расстояние до сифона:

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Т.к. наружный контур обычно выполняется большим диаметром, для него разработаны отдельные таблицы:

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Как решить проблему со слишком большим уклоном

К сожалению, заданный уклон выдержать получается не всегда. Чаще всего возникают ситуации, когда превышение становится излишним. Существует 2 способа решения этой задачи:

  1. В первом случае участке отмеряют несколько равных отрезков, для которых по отдельности и рассчитывается норма уклона. На границе этих отрезков обустраиваются перепадные колодцы. Трубопровод укладывается под наклоном только от колодца к колодцу.
  2. Второй вариант не решает проблему коренным образом, а предусматривает адаптацию действующей системы под возможность регулярной чистки. С этой целью в канализационный трубопровод каждые 1-2 метра монтируются тройники с вертикальными отводами.

На заметку! В последнем случае предпочтение лучше отдать пластиковым трубам, отличающимся наибольшей гладкостью внутренних стенок, что минимизирует риск образования засоров.

Как выдержать требуемый уклон канализационного контура

Чтобы во время монтажа строго выдерживать заданный расчетами угол уклона, придется обзавестись специальным уровнем с угломером, с помощью которого не только проводится предварительная разметка, но и контролируется укладка трубного контура. Выполняя разметку, нельзя ориентироваться на линию пола или почвенного покрова, а для ориентира лучше с помощью нивелира отбить горизонталь.

Монтаж начинается от самой нижней точки канализационной магистрали:

  • В частном доме или квартире это центральный стояк.
  • На улице – сливной колодец.

Несколько общих советов от экспертов:

  • Нижняя часть канализационной магистрали, по которой, собственно, и транспортируются стоки, выполняется абсолютно ровной.
  • Формируя контур, устанавливая разводку и задавая необходимое направление, желательно не использовать 90-градусные тройники, отводы и поворотные элементы. Канализационные трубы лучше соединять под углом в 120, 135°.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

  • Для снижения риска протечек раструбы канализационных труб должны разворачиваться против потока сточных вод.
  • Вблизи поворотов желательно устанавливать ревизионные элементы.

Особенности обустройства внутренней канализации

Внутридомовой канализационный контур эффективнее делать разветвленным. Под отдельные зоны и блоки сантехнического оборудования отводится своя ветка: для туалета, ванной или кухни. Для этого в главный стояк или центральную ветвь монтируют тройник, от которого к приборам останавливаются отводы нужного диаметра:

  • 100-110 мм – для унитаза.
  • 40-50 мм – для ванной, душа, раковин.

Приоритет в близком расположении к стояку должен отдаваться оборудованию, чьи сливные системы расположены максимально близко к полу – унитазу, ванне, душевой кабине и т.п. Причем под унитаз в обязательном порядке отводится отдельный контур.

Любой прибор должен оборудоваться сифоном, выполняющим функцию гидрозатвора и предотвращающим выброс в помещение зловонных запахов.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

Под каждую ветвь в зависимости от ее длины и типоразмера канализационных труб делается свой уклон, который обеспечивается упором конструкции:

  • С помощью крепежей, установленных по нанесенной на стену линии разметки.
  • Путем помещения ее в защитный (декоративный) короб, смонтированный в нужном положении.
  • В предварительно выдолбленную в стене штробу (недоступно для панельных домов).

Система крепления должна быть тщательно продумана, чтобы не допускать произвольных прогибов и провисаний. Для этого крепежи устанавливаются с шагом в 40 см. Наличие крепежа в местах соединения отдельных элементов обязательно.

На заметку! В квартире варианты разводки канализационной магистрали, как правило, ограничены законодательно, и перенос или расширение «мокрых» зон приходится согласовывать в архитектурном бюро. Не имея на руках разрешительных документов, к подобным работам лучше не приступать.

Нюансы монтажа наружной канализации

Вывод внутридомовой канализационной сети осуществляется через предусмотренное для этого отверстие в фундаментном основании дома. Это отверстие должно быть на размер больше сечения сточной трубы. Т.е. при диаметре трубной арматуры в 200 мм отверстие выпиливается в 400 мм. Такой зазор необходим для предотвращения повреждения канализационного контура из-за усадки строения, при этом сам проем гильзуется металлической трубой.

Место вывода канализационной трубы из фундамента должно быть заложено на глубину от 50 см (не менее уровня промерзания почвы в зимний период). Именно эта отметка является точкой отсчета будущего уклона сливной магистрали. Место входа в септик служит конечной координатой.

Монтажные работы предусматривают рытье траншеи строго в соответствии с расчетными данными. При этом следует учитывать склонность грунта к естественной усадке, поэтому ров следует тщательно утрамбовывать. Если этого не сделать, почва просядет, а вместе с ней и канализационная труба, в результате ее положение изменится.

Кроме того, дно траншеи засыпается песчаной подушкой толщиной в 20 см, которая также уплотняется, проливается водой и выравнивается. После укладки канализационный трубопровод также покрывается слоем песка как минимум наполовину и только потом закрывается обычным грунтом.

Как вариант, канализационная магистраль может помещаться в специальный бетонный кожух. Это не только обеспечит надежную фиксацию трубопровода в заданном положении, но и утеплит его.

Важно! Стандарты предписывают выполнение наружной канализации в одном сечении. Однако если все же планируется переход на другой диаметр, то в этом месте устанавливается смотровой колодец.

Как проконтролировать уклон канализационного трубопровода

Контролируют уклон посредством строительного уровня. При особенно большой длине участка пузырьковый уровень можно прикрепить посередине длинного ровного бруса, с помощью которого работа пойдет куда быстрее.

Частые ошибки при выборе угла наклона канализационных труб

Принято считать, что основные ошибки в выборе уклона канализационных труб сводятся к недостаточному или излишнему углу наклона. На самом же деле некоторые факторы порой не только усложняют монтаж в пределах расчетных параметров, но и препятствуют эффективному удалению стоков даже при правильной прокладке магистрали.

Как правильно рассчитать уклон канализационной трубы: правила и нормативы + нюансы частного дома и квартиры

  1. Непродуманное размещение сантехнического оборудования часто увеличивает длину и осложняет конфигурацию канализационной магистрали, что затрудняет соблюдение необходимого уклона.
  2. Ошибки в подборе диаметра труб. В гравитационных системах канализации именно диаметр трубопровода обеспечивает беспрепятственное отведение стоков. К тому же как раз величина сечения предопределяет то, на сколько сантиметров следует опускать край трубопровода, чтобы организовать нужный уклон. По мере удаления диаметр канализационной магистрали постепенно должен не уменьшаться, а увеличиваться.
  3. Острые углы. Соединение элементов канализационного трубопровода под прямым углом меняет скорость движения потока и увеличивает нагрузку на участки стыка, постепенно выводя их из строя.
  4. Отсутствие фановой трубы приводит к снижению давления внутри контура и нарушению гравитационных процессов.
  5. Не стоит также забывать о качестве материалов, наличии уплотнителей, герметизации и прочих нюансах процесса монтажа.

Заключение

Мы постарались сделать статью максимально полезной для вас. Остались вопросы? Подписывайтесь и задавайте их нам в комментариях.

До новых встреч!
