Канализационные трубы ПВХ перевернули представление о канализационных системах, они практически полностью вытеснили из этой сферы стальные, чугунные и асбестоцементные материалы. Однако использование пластика в строительстве требует знания физических и эксплуатационных характеристик поливинилхлорида. Предлагаем разобраться в данном вопросе.
Достоинства и недостатки труб из поливинилхлорида
Поливинилхлорид (ПВХ) представляет собой бесцветный и прозрачный термопластичный полимер.
Он характеризуется устойчивостью к:
- кислотно-щелочной среде,
- большому числу растворителей,
- жирам и минеральным маслам,
- солевым и спиртовым растворам.
При правильной эксплуатации ПВХ-трубы обладают рядом преимуществ:
- Гладкость внутренней поверхности повышает проходную способность трубопровода, снижая коэффициент трения, препятствует образованию осадка.
- Жёсткость и высокая механическая прочность (прочность на разрыв – 50 Мпа) обеспечивает работу системы в условиях внутреннего давления в диапазоне от 6 до 16 бар и позволяет использовать пластиковые трубы даже на глубине 8 метров.
- Материал инертен, не вступает в контакт с носителем и не подвержен поражению бактериями, что делает его безопасным для использования в жилищно-коммунальном хозяйстве и облегчает проведение очистительных работ.
- Устойчивость к коррозии.
- Простота монтажа. Низкая удельная плотность винила обуславливает небольшой вес изделий из него (от 2 кг/п.м., параметры могут меняться в зависимости от толщины стенки). Это облегчает транспортировку, а наряду с раструбным способом соединения, и монтаж трубопровода без привлечения спецтехники и спецоборудования.
- Благодаря диэлектрическим свойствам материала отпадает необходимость в заземлении канализации из ПВХ-труб.
- Длительный срок эксплуатации (до 50 лет).
- Низкая стоимость материала и производства в сравнении с металлическими, чугунными и бетонными аналогами.
Однако ПВХ и изделия из него обладают рядом недостатков:
- При длительном воздействии ультрафиолета материал теряет прочность и эластичность. Однако данную проблему производители решают путём добавления в состав специального светопоглащающего красителя, который создаёт некий фильтр, ограничивающий зону поражения глубиной не более 0,05 мм,
- Низкая морозоустойчивость. Уже при температуре -15⁰C ПВХ-материал становится хрупким и разрушается, что предъявляет к наружному использованию ПВХ-труб ряд требований: подпочвенная прокладка трубопровода, либо его наземное утепление.
- Склонность к деформации при температурах выше 65⁰C (для некоторых моделей 90⁰C). Это ограничивает его использование в сфере транспортировки высокотемпературных носителей.
Отличия от других полимерных труб
Помимо поливинилхлорида канализационные трубы изготавливаются и из других видов полимера: полиэтилена (ПЭ), полипропилена (ПП), полибутилена (ПБ) или полиамида (ПА).
Эксплуатационные свойства | ПВХ | ПП | ПЭ |
Плотность, г/см³ | 1,35-1,43 | 0,9-0,91 | 0,94-0,96 |
Химическая устойчивость | средняя | низкая | средняя |
Морозоустойчивость, ⁰C | до -15 | до -15 | до -60 |
Устойчивость к УФ | средняя | средняя | повыш. |
Максимальный температурный порог, ⁰C | 65 | 90-100 | 40-60 |
Предел стойкости при растяжении, Мпа | 40-50 | 250-400 | 100-170 |
Предел стойкости при изгибе, Мпа | 80-120 | 980-1370 | 120-170 |
Область применения и виды
Широкий ассортимент канализационных труб из ПВХ обусловлен разнообразием технологий производства, пластификаторов и иных веществ, добавляемых в полимер для варьирования физических и технических характеристик и адаптации их под различные условия эксплуатации:
- внутридомовых систем канализации (септика, выгребных ям, установок биотанк),
- водосточных коммуникаций,
- дренажных конструкций,
- уличных ливневых сетей,
- трубопроводов химической и текстильной промышленности и мн. др.
Общепризнанной считается следующая классификация:
- По предназначению на внутренние и наружные.
- По типу отводной системы на напорные и безнапорные (самотечного типа).
- По форме на гладкие и гофрированные.
- По классу жёсткости на L- , N- и S-модели, характеризующие устойчивость изделий к механическим нагрузкам.
- По типоразмеру (соотношению толщины стенок к диаметру) на лёгкие, средние и тяжёлые. Данная градация позволяет подобрать модель в зависимости от предполагаемой глубины залегания трубопровода.
Внутренняя и наружная
В зависимости от расположения канализационного контура (внутри или снаружи помещения) ПВХ-трубы подразделяются на внутренние и наружные. Данная классификация предопределяет физические качества изделий, такие как прочность, жёсткость и толщина стенок, устойчивость к перепадам температур и износоустойчивость.
По ряду причин поливинилхлоридные трубы для внешнего канализационного контура часто изготавливаются из более стойкого непластифицированного ПВХ, а потому толще и прочнее внутридомовых:
- Из-за низкой степени морозоустойчивости поливинилхлорида наружные ПВХ-трубы укладываются под землёй, что увеличивает нагрузку на них извне (слой грунта, асфальта, пешеходного и автомобильного транспорта). В редких случаях допускается поверхностное прокладывание трубопровода при условии его обязательного утепления.
- Воздействие грунтовых вод или динамическое движение носителя может привести к разгерметизации магистрали из-за её смещения и повреждения стыковочных узлов.
- Промерзание грунта или носителя может привести к деформации или разрыву трубопровода.

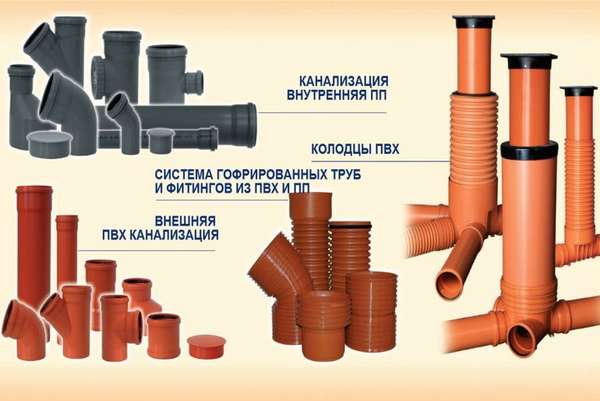

Для визуальной идентификации канализационные ПВХ трубы изготавливаются в различной цветовой гамме:
- внутренние – серого цвета,
- наружные – оранжевого. Кроме того яркий оранжевый цвет позволяет без труда идентифицировать трубопровод при проведении земляных работ, предупреждая тем самым возможность его случайного повреждения.
Недопустимо применять снаружи трубы, которые предназначены для создания внутренней канализации.
Напорная и безнапорная
В зависимости от способа организации движения рабочего потока выделяют напорные и безнапорные ПВХ-трубы.
Напорные трубопроводы представляют собой системы канализации с принудительным удалением сточных масс посредством насосного циркуляционного оборудования, в том числе санитарных насосов с измельчителями и глубинных насосов. Повышение скорости движения потока в магистрали и рост уровня рабочего давления (до 10 атмосфер и более) предъявляют особые требования к прочности используемых труб и методу их соединения.
Напорные трубы изготавливаются преимущественно трёхслойными из непластифицированного ПВХ, характеризуемого повышенной устойчивостью к механическим повреждениям и деформации. Однако они менее пластичны и не подлежат сгибанию.
По величине максимального внутреннего давления напорные трубы выпускаются в 4 модификациях:
- PN6 до 0,6 Мпа,
- PN10 до 1 Мпа,
- PN16 до 1,6 Мпа,
- PN20 – до 2 Мпа.
По способу соединения канализационные ПВХ-трубы для принудительной циркуляции потока разделяются на:
- клеевые,
- раструбные.
Безнапорные, выпускаемые для канализаций самотечного типа со скоростью движения потока не более 8 м/сек и рабочим давлением не более 0,16 МПа, уступают напорным в показателях прочности. Обустройство сточных магистралей, в которых вывод носителя осуществляется под действием силы тяжести, обычно выполняется стандартными однослойными трубами (для обустройства вертикальных стоков трёхслойными) с раструбным способом соединения при обязательном соблюдении угла наклона трубопровода.
Гофрированная
В отдельную категорию выделяют гофрированные (спиральновитые) пластиковые трубы, которые могут применяться как внутри, так и снаружи помещения, как в напорных, так и в самотечных магистралях.
Гибкость ПВХ-изделий позволяет использовать их в сложных конструкциях и на труднодоступных участках магистрали, направляя поток носителя по нужной траектории.
По способу производства гофротрубы подразделяются на:
- однослойные, используемые для внутридомовых и лёгких наружных магистралей,
- двухслойные, предназначенные для прокладывания подземных трубопроводов,
- трёхслойные, применяемые для укладки канализационных сетей под автомагистралями, жд-полотнами и т.п.
Спиралевидная конструкция гофротруб повышает показатель кольцевой жёсткости изделий, что позволяет им противостоять повышенным нагрузкам даже при подземной укладке трубопровода, а гладкая внутренняя поверхность не затрудняет прохождение стоков.
Дополнительным преимуществом гофрированных труб является их более низкий вес в сравнении с гладкими аналогами.
Диаметры и размеры
Размеры ПВХ-труб (диаметры и толщина стенок) напрямую влияют на пропускную способность и механическую прочность, а значит, эффективность канализационной магистрали. Разнообразие длин изделий позволяет установить трубопровод с минимальными финансовыми потерями.
Различают внутренний и наружный диаметры:
- внутренний размер сечения полости трубы без учёта толщины стенок, учитывается для расчёта пропускной способности трубопровода,
- наружный – размер сечения трубы с учётом толщины стенок, необходим для расчёта монтажных (соединительных) и изоляционных материалов.
Толщина стенок предопределяет максимально-допустимое давление в системе, степень защиты от внешнего механического воздействия и глубину залегания трубопровода. При этом она варьируется в зависимости от класса жёсткости:
- SDR51_SN2, облегчённые – от 2,2 до 5,9 мм, глубина до 4м. Применяются на участках не подверженным транспортным нагрузкам (в помещении, в жилых кварталах, под тротуарами и в парковых зонах).
- SDR41_SN4, средние – от 3 до 7,7 мм, глубина не более 6м. Допускается размещение в зонах с умеренной транспортной нагрузкой.
- SDR_SN8, тяжёлые (промышленные) – от 5 до 9,2мм, глубина до 8м, ориентированы для монтажа в зонах с повышенной нагрузкой преимущественно для общегородских и производственных канализационных магистралей.
Где SDR – обозначение прочности и кольцевой жёсткости, выражаемое в соотношении толщины стенок и диаметра ПВХ-трубы, а SN – обозначение класса жёсткости.
Таблица размеров канализационных ПВХ-труб
Для гофротруб принято следующее соотношение внутреннего и внешнего диаметров:
Ниже представлена таблица размеров, принятая для гладких канализационных ПВХ-труб:
- DN – Внешний диаметр трубы (номинальный диаметр),
- DN1 – Минимальный внутренний диаметр,
- T, M – Длина (монтажная) нормального раструба,
- t, m – Длина (монтажная) удлинённого раструба,
- e – Толщина стенки.
Как подобрать оптимальный диаметр
Для того чтобы канализационная система долго и эффективно функционировала необходимо следовать следующим рекомендациям и нормативам, прописанным в СНиП №2.04.03:
- Для прокладки внутреннего трубопровода используются сечение в диапазоне от 25 до 110 мм. Для наружных коммуникаций – диаметром от 110 до 630 мм.
- В частных домовладениях устанавливаются сантехнические ПВХ-трубы с диаметром в 110–250 мм, в многоквартирных домах – 110-400 мм.
- Для участка от центрального внутридомового стояка до городской канализации – 150-200 мм.
- Водоотведение от бань/саун – 200 мм, бассейнов – 240-300 мм.
- Самый минимальный диаметр в 25 мм применяется для отведения стоков вод и отходов от бытовой техники (стиральных и посудомоечных машин).
Примерные цены
Стоимость ПВХ-труб для канализации зависит от:
- размеров (длины, диаметра, толщины стенок) и класса жёсткости,
- геометрии труб (прямые гладкоствольные или гофрированные),
- функционального назначения (прокладывание внутреннего или внешнего, вертикального или горизонтального трубопровода),
- комплектации (наличие или отсутствие уплотнительных колец и пр.).
Стоимость труб, предназначенных для внешнего канализационного контура, обычно на 20% выше внутридомных.
При формировании бюджета необходимо учитывать стоимость соединительных элементов (фасонных частей), которые обычно на 15-20% дороже труб.
Кстати, приобретать трубы для наружной канализации рекомендуем у дилера завода — компании Теплоторг, т.к. всегда поддерживается наличие широкого ассортимента труб и фитингов и возможна организация доставки до вашего объекта в день обращения.
Способы соединения труб
Соединение канализационных пластиковых труб производится вручную без использования специального оборудования одним из нижеследующих способов:
- Клеевое соединение, осуществляемое посредством специальных фитингов и клея.
- Состыковка с помощью уплотнительных манжет или колец.
- Муфто-раструбное соединение.
- Муфто-клеевое соединение.
Решение об использовании того или иного метода принимается исходя из специфики строения труб, которые могут быть:
- с раструбом под уплотнительное кольцо:
- с раструбом без уплотнительного кольца (под клеевое соединение):
- с фаской (под клеевое соединение):
- без фаски (под муфто-клеевое соединение):
Большой выбор фасонных элементов обеспечивает не только разветвление канализационной магистрали (крестовины и тройники), направление движения потока в нужном направлении (уголки), но и облегчает монтаж трубопровода:
- редукторы, предназначенные для состыковки труб разного диаметра,
- компенсационные патрубки, уменьшающие воздействие линейного расширения,
- соединительные муфты, хомуты и пр.
Соединение канализационных ПВХ-труб в раструб (уширение части трубы) происходит в несколько этапов:
- Из раструба вынимается уплотнителя (при наличии оного) и производится пробная стыковка. На вставляемой вовнутрь трубе помечается граница вхождения с обозначением компенсационного зазора в 1 см.
- Уплотнитель устанавливается на место.
- Контактируемые плоскости промазываются тонким слоем герметика.
- Монтажные элементы состыковываются между собой.
- Проводится дополнительная герметизация стыкового шва.
Важно! Стыковка элементов трубопровода между собой должна быть герметичной. Дополнительное применение силиконового герметика, битумной мастики, эпоксидной смолы или специальных армирующих лент из полиэтилена позволяет добиться 100%ного результата.
Алгоритм склеивания:
- Производится предварительная стыковка элементов с обозначением монтажных границ.
- Для улучшения адгезии места, подлежащие склеиванию, обрабатываются наждачкой и обезжириваются.
- На оклеиваемые плоскости равномерным слоем наносится клеевой состав.
- Трубы состыковываются и до полного схватывания фиксируются струбцинами. Излишки клея зачищаются.
Важно! Если зазор между склеиваемыми поверхностями больше 0,1мм используются клеевые составы незаполняющего типа (например, Тангит / Tangit PVC-U), при зазоре менее 0,1 мм – клей заполняющего типа (ГИПК-127, ГИПК-122).
Видео
Технологию сборки канализации Вы можете посмотреть в нашем видео.
