Как лучше закрепить канализационные трубы к стене: виды креплений и способы правильного монтажа

Здравствуйте, уважаемый читатель!

Нормальная работа канализации во многом зависит от правильного монтажа трубопровода. При этом крепление канализационных труб к стене играет важную роль. Оно должно быть выполнено в соответствии со стандартами, соблюдением определенных правил, установленных нормативными документами. Рассмотрим, какие существуют виды и приемы крепежа для канализационных труб, как лучше применять их в различных местах разводки.

Способы крепления

Крепление каналоотводов преследует несколько целей:

• Обеспечить удобство сборки и монтажа всей системы.
• Исключить случаи провисания труб под собственным весом и тяжестью транспортируемой среды.
• Предотвратить расшатывание стыков под действием вибрации и теплового расширения полимерных труб.

Исходя из этого применяют два способа фиксации трубопровода к поверхности стены: жесткий и плавающий.

Жесткий

Способ предусматривает плотный обжим трубы хомутом и надежную его фиксацию к конструкциям стен или пола. Такой прием крепежа исключает перемещение элемента, обеспечивает неподвижность стыков, защищает от воздействия вибрации.

Вместе с тем трубопровод, в том числе и канализационный, проектируют и устанавливают так, чтобы трубы могли свободно перемещаться в границах нормируемой величины теплового расширения.

Плавающий

Если чугунные трубы в домашней канализационной сети мало подвержены изменениям, то их полипропиленовые аналоги имеют существенный коэффициент теплового расширения. К примеру, трубы PN20 способны увеличиваться в длину до 9-10 мм на каждом метре при возрастании температуры среды до 70 градусов.

Чтобы компенсировать подобные перемены, применяют подвижные крепежные детали. Они представляют собой те же хомуты. В них зажим трубного элемента выполняется с неполной затяжкой болтами. Есть варианты и без болтов: такие хомуты просто защелкиваются, оставляя зазор для закрепляемого отвода. Подобный способ фиксации называют плавающим.

Как лучше?

Неподвижные крепежные детали используются в отапливаемых помещениях, где перепад температур небольшой и не приводит к значительным линейным изменениям коммуникаций.

В помещениях без обогрева ситуация иная. Здесь разница температур внутри канализационного канала и окружающей среды доходит до 50-60 градусов. Трубы будут то сильно нагреваться, то остужаться до уличной температуры. Соответственно будут меняться и их размеры в зависимости от материала изготовления. В таком случае плавающий вариант крепежа в сочетании с неподвижными опорами – наилучшее решение.

В то же время на практике используется правило чередования жестких и подвижных креплений.

Виды крепежа

Сегодня производители предлагают большой ассортимент держателей, можно приобрести набор различных видов, для разводок любой конфигурации. Прежде всего они делятся по материалу изготовления. Отличаются также конструкцией и технологией крепежа.

Пластик

Пластмассовые хомуты и клипсы используются в основном для монтажа горизонтальных полимерных отводов сечением 5 см. Вместе с тем простота установки, надежность крепежа и невысокая цена расширяют их применение, как в качестве неподвижных, так и плавающих креплений.

Металл

Стальные хомуты востребованы прежде всего там, где необходима прочная и жесткая фиксация трубопровода к поверхности стен. Для защиты от коррозии производители выпускают крепежи, а также саморезы для клипс, с оцинкованным покрытием.

Клипсы

Этот вид крепежа выполняется из пластика и предназначен для монтажа легких полипропиленовых труб, чей диаметр не превышает 50 мм.

Клипса закрепляется к стене через дюбель саморезом, отвод защелкивается в лапках держателя и надежно фиксируется. Согласно нормативам, применять клипсы рекомендуется при прокладке канализации внутри помещений.

Кронштейны

Используют для крепежа сточных каналов в подвалах и подпольях. Металлические кронштейны приваривают к полу с помощью закладных элементов и устанавливают на них передвижные по высоте стойки с хомутами, что позволяет регулировать уклон прокладываемых отводов.

Другое их применение – создание необходимого отступа от стены. Специальные кронштейны создают минимальный зазор между стеной и трубопроводом, не нарушая при этом надежность и герметичность соединений.

Шпильки

С помощью этих элементов и соответствующих дюбелей хомуты прикрепляются к поверхностям стен и потолков. Представляют собой оцинкованный стальной стержень-шуруп с резьбой. Продаются как в комплекте с крепежом, так и отдельно, часто с подходящим дюбелем.

Важно! При подборе шпильки руководствуются также размером резьбы хомута.

Хомуты

Конструкция хомута состоит из двух оцинкованных половинок кольца, скрепляющихся винтовыми стяжками, и приваренной к нижнему полукольцу монтажной гайкой. Внутри кольца помещена резиновая прокладка, которая предотвращает повреждение полимерных труб при сильном затягивании стяжек, и снижает воздействие вибрации и шума.

Такой вид крепежа позволяет плотно зафиксировать трубу, закрепить его через дюбеля в стену шпильками или с помощью анкеров. Трубы будут надежно зафиксированы как в горизонтальном, так и в вертикальном положении.

Очень удобны для монтажа хомуты из полимера, которые устанавливаются без сверления стен, с помощью дюбель гвоздей (на фото).

Чем лучше?

Хомуты представляются более универсальными средствами крепежа. Ими возможно осуществлять технологии как жесткого, так и плавающего крепления. Для этого достаточно регулировать силу затягивания винтовых соединений.

Им подвластен любой диаметр трубы, они приспособлены для монтажа канализационных коммуникаций как из металла, так и из полимера. Применение изделий с дюбель гвоздями на порядок увеличивает скорость установки трубопровода, ничуть не снижая качество крепления.

Варианты фиксации к потолку и стене

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

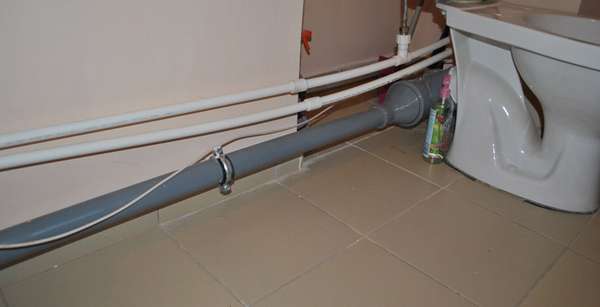

• Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
• Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
• Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
• На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

1. Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
2. Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
3. Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
4. Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

5. Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
6. В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
7. Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

• Фиксация хомутов с помощью анкеров.
• Использование в основном плавающих опор.
• Применение подвесного крепежа с ремешком.
• Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Рекомендации и частые ошибки

Если стены хорошо выровнены, для фиксации пластиковых отводов удобнее использовать клипсы. На стены с неровными поверхностями лучше крепить регулируемые хомуты.

Делая выбор между пластиковыми и металлическими хомутами, принимают во внимание внешний вид будущей разводки.

Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов.

Наиболее часто наблюдаются ошибки, связанные с несоблюдением должного уклона горизонтальных частей магистрали. Напомним, он должен быть не менее 20 мм на каждый метр отводов.

Следует также отметить, что уклон нужен все время постоянный, он не может прерываться. Иначе образуется контруклон, в месте которого начнется скопление загрязнений и появится засор.

Видео по монтажу

Данное видео демонстрирует крепление трубы хомутами

Заключение

Как видим, процесс крепежа канализационных отводов достаточно прост и под силу любому домашнему мастеру. Надеемся, что опубликованная информация принесла вам практическую пользу. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь опытом в соцсетях.
