Дренажная труба 110 в фильтре геотекстиль: удобный комплект для создания качественной инженерной системы

Эффективный отвод грунтовых вод защищает строения от повреждений, продлевает срок службы автомобильных проездов и пешеходных дорожек. Соответствующая защита необходима растениям, инженерным и архитектурным сооружениям на земельном участке. Чтобы инвестиции вместе с трудовыми ресурсами применить рациональным образом, нужна тщательная подготовка проекта. В статье мы детально рассмотрим дренажную трубу 110 в фильтре геотекстиль. Из неё можно создать производительную систему слива быстро и без лишних затрат.

Дренажная труба 110 в фильтре геотекстиль

Особенности проекта отвода грунтовых вод

Подобные аварийные ситуации предотвращают с применением эффективной системы дренажа

Особенно сложно решать соответствующие задачи в низинах, при наличии глинистых грунтов. Здания защищают одним или несколькими контурами. Устанавливают заборные устройства ниже уровня фундамента, чтобы не допустить затопление подвала (цоколя). Отдельный трассы устанавливают вдоль пешеходных трасс, на территории земельного участка. Собранную жидкость вместе с ливневыми водами направляют в локальную емкость, либо в общественную канализацию.

Выбор комплектующих деталей для создания качественной инженерной системы

Схема индивидуальной дренажной системы, объединенная с ливневой канализацией

Типовая конструкция состоит из следующих частей:

  1. «Поверхностные» устройства для сбора жидкости под водосточными трубами, около проходов и отмостки.
  2. Гладкостенные трубы транспортных магистралей.
  3. Ревизионные колодцы для ликвидации засоров в поворотах и сложных участках системы.
  4. Накопительная емкость.

Стрелкой на рисунке отмечена труба дренажная с геотекстилем. Она предназначена для перемещения жидкости, для чего монтаж выполняют под углом в сторону накопительной емкости. В стенках изделия сделаны отверстия. Их размеры не препятствуют свободному прохождению жидкости, но достаточно малы для задержания механических примесей.

Дренажные трубы

С учетом целевого назначения несложно сформулировать общие требования к изделиям данной категории:

  1. Диаметр должен быть достаточным для максимальной нагрузки в период паводков, после сильных ливней.
  2. Прочность понадобится для сохранения целостности конструкции, установленной на большой глубине.
  3. Пригодится долговечность, стойкость к коррозии. Меньшее значение имеет рабочий диапазон температур, если предполагается установка ниже уровня промерзания грунта.
  4. Небольшой вес изделий упрощает доставку, разгрузку, выполнения рабочих операций.
  5. Отдельно следует проверить удобство монтажа, соединения отдельных частей трассы.
  6. Стоимость оценивают с учетом длительности срока службы.
  7. В любом случае нужны надежные гарантии, поэтому придется выбрать ответственного производителя.

На основе перечисленных критериев можно оценить трубы, сделанные из разных материалов:

  1. Металл для изготовления дренажных трасс не подходит. Такие изделия стоят дорого. Их повреждает не только реакции окисления. Блуждающие токи в грунте провоцируют разрушительные процессы электролиза. Эффективные защитные мероприятия будут слишком дорогими.
  2. Асбестоцементные трубы повреждаются даже незначительными ударами. С этими изделиями приходится обращаться очень осторожно. Тщательно подготавливают мягкую песчаную подушку, убирают камни. Асбест по мнению ВОЗ является канцерогеном. Эта международная организация призывает прекратить применение всех типов этого материала для уменьшения риска возникновения опасных заболеваний.
  3. Керамические трубы абсолютно безопасны для здоровья человека. Но такие изделия весят много. Их сложно разрезать по нужной длине, не просто создать качественное соединение. Прочность выше по сравнению с трубами из асбестоцемента. Однако придется соблюдать осторожность в процессе монтажа. Явным преимуществом является долговечность.

Пластиковая дренажная труба обладает значительными преимуществами по сравнению с перечисленными выше вариантами

Легкие изделия легко перевозить и перемещать. С ними можно обращаться без лишних предосторожностей. Фабричная перфорация (как на фото) обеспечивает точность размеров без существенного ухудшения прочности конструкции. Изделия из полимеров не ржавеют. Из них легко создавать сложные по конфигурации трассы.

Как применяют геотекстиль для дренажа

Дренажная труба 110 в фильтре

Перфорационные отверстия делают в углублениях. Но даже такое размещение на защищает от засорения в процессе эксплуатации. Если сделать их крупнее, механические частицы будут проникать внутрь дренажной системы. Слишком мелкие – снизят производительность, быстрее утратят функциональность. Если увеличить количество, уменьшится прочность.

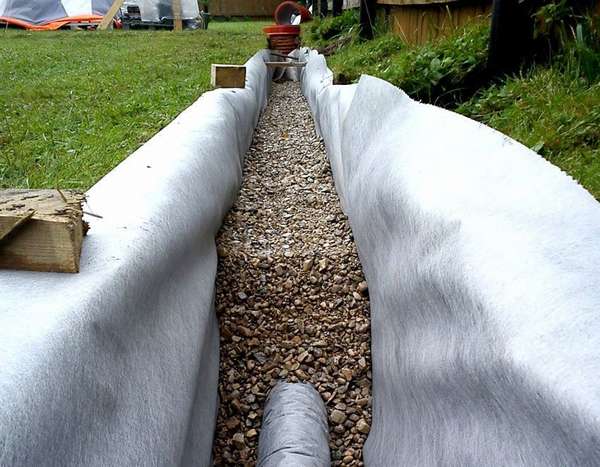

Перечисленные проблемы решают с помощью геотекстиля. Этим материалом обворачивают трубу с перехлестом отдельных полотен. Созданный слой отличается хорошими фильтрационными характеристиками, но не создает лишних препятствий перемещению жидкости. Он обладает демпфирующими свойствами, предохраняет от повреждений при выполнении монтажных операций.

Сравнение геотекстиля с альтернативными материалами

Кокосовые волокна, закрепленные на трубе полимерной бечевкой

С помощью этой таблицы можно сделать сравнительный анализ разных фильтрационных слоев:

Материал Размеры технологических протоков, микрон Комментарии, особенности применения
Солома 10000-12000 Через такие отверстия способен проникнуть песок, поэтому эти изделия устанавливают только в соответствующих грунтах. Материал наименее прочен. Его повреждает гниение.
Кокосовая стружка 700-1000 Точные фильтрационные характеристики зависят от степени сжатия пористого материала. Он может быть испорчен биологическим разложением.
Геотекстиль 400-700 В этом варианте можно подобрать необходимую пропускную способность с высокой точностью. Этот материал обладает высокой устойчивостью к разнообразным внешним воздействиям.
Полиэстер 160-280 Такая преграда задержит даже мелкие механические примеси. Но стоит она дорого. Тонкая ткань не способна создать демпфирующий слой, что следует учитывать при разгрузке и в других рабочих процессах.

Еще один вариант создания фильтрующих слоев

Такое решение улучшает защищенность от внешних воздействий. Но надо понимать, что в этом изделии стоимость оболочек превысит цену стандартной дренажной трубы.

Разные виды труб: преимущества и недостатки

Гладкостенные жесткие изделия это категории применяют редко. Проще создавать трассы с применением гибких перфорированных труб. Типовые изделия выпускают с классом жесткости от SN4 до SN16. Цифры в маркировке обозначают возможность выдержать вес засыпки, другие нагрузки. Так, при плотном грунте и небольшой глубине укладки до 3 м достаточно SN2. Максимальная прочность пригодится, если траншея засыпается разрыхленной глиной слоем от 3 до 6 м.

Выпускают продукцию с наружным диаметром от 63 до 500 мм. Для решения большинства бытовых задач вполне хватит возможностей дренажной трубы 110-200 мм, не более. Крупные изделия используют в системах промышленного назначения. Некоторые предприятия по индивидуальному заказу предлагают создание отверстий в соответствии с определенными требованиями.

Для стыковки нескольких участков трассы приобретают такие тройники

В ассортименте профильных производителей есть фитинги, заглушки, переходники, другие дополнительные элементы. Гибкие трубы (диаметр до 125 мм) предлагают в бухтах по 25, 50, 100 м. Жесткие модификации выпускают отрезками по 6, 12 м. Масса одного метра погонного составляет от 0,4 до 2,5 кг (диаметр 90-200 мм соответственно). С учетом этих параметров надо выбрать подходящее транспортное средство.

Двухслойная дренажная труба из полиэтилена низкого давления (ПНД)

В таком исполнении гладкие внутренние стенки не задерживают загрязнения. Два слоя из ПНД обеспечивают повышенную прочность. Некоторые производители предлагают свою продукцию в фильтрующей оболочке. Они применяют ультразвуковую сварку для скрепления ее частей. Качественный геотекстиль сохраняет целостность при растяжении на 40% и более от номинальной длины. Срок эксплуатации современных дренажных систем, созданных из таких компонентов, превышает 50 лет.

Плоская дренажная труба

Такие изделия стоят дороже, чем круглые. Они обладают следующими особенностями и преимуществами:

  1. Высокая прочность на сжатие.
  2. Возможность монтажа в горизонтальном и вертикальном положении.
  3. По таким каналам не могут передвигаться вредные грызуны.
  4. При использовании этих изделий меньше затрат на земляные работы.

К сведению! С учетом распространенности, универсальности характеристик в этой статье рассмотрены подробно дренажные трубы 110 мм в фильтре геотекстиль. Необходимые коррекции делают с учетом особенностей конкретного проекта. Пригодится тщательное изучения актуального рынка, чтобы не упустить выгодные предложения производителей. Рекомендуется изучить новинки.

Основные правила укладки дренажных труб в геотекстиле

Монтажная схема системы отвода грунтовых вод на участкеРекомендации по установке дренажного контура около стены дома

При укладке следует использовать инструкции производителя. Необходимо соблюдать равномерный наклон в сторону накопительной емкости. Обязательно учитывайте реальные нагрузки на всех участках трассы. В проходах под автомобильными проездами, парковками можно сделать укрепление конструкции железобетонной плитой перекрытия.

Обзор популярных профильных производителей дренажных труб 110 в фильтре геотекстиль

Отечественная группа компаний Политэк осуществляет свою деятельность с 1999 г. В настоящее время можно отметить следующие показатели:

  1. Годовой объем выпуска полимерных труб и переходных элементов превышает 50 000 тонн.
  2. Более тысячи разных изделий в каталоге.
  3. Готовность у немедленной отгрузке большинства позиций за счет подержания солидных складских запасов (2-4 тыс. тонн).

Высокий уровень автоматизации рабочих процессов и применение современных технологий помогает производителю предлагать разумный уровень цен при высоком качестве.

NASHORN является одной из самых молодых российских компаний соответствующего профиля. Под этим брендом представлен широкий ассортимент одно- и двустенных перфорированных труб для дренажных систем. Производитель дает официальные гарантии на свою продукцию 50 лет и уверяет, что реальный срок службы – в два раза больше.

«ПОЛИПЛАСТИК» крупнейший производитель на территории СНГ. В эту группу входят компании, которые расположены в РФ, РБ, Казахстане. Собственные научные подразделения обеспечивают своевременную разработку и освоение выпуска новейших образцов. Дренажные системы и отдельные вилы перфорированных труб предлагаются на рынке под брендами «Перфокор» и «Корсис».

Где приобрести дренажные трубы 110 мм в фильтре геотекстиль: цены, актуальные предложения рынка

Бренд/Модель Длина, м Цена за м погонный, руб. Дополнительные сведения
Nashorn/N перфорированная 50 79-92 Вес 1 м погонного – 0,486 кг.



Труба изготовлена из ПНД.



Рекомендованная глубина укладки – до 4 метров.



Геоткань: М-100.
ПОЛИТЭК/ Серия 3000 50 92-112 Возможно исполнение с перфорацией и без нее, ПНД.



Предельная глубина: 3-4 м.
Корсис/ Эко DN/OD 0110 12 162-185 Двуслойная, без раструба.



Для монтажа надо приобрести соединительные фитинги.
СК-ПЛАСТ/Труба с фильтром 50 88-97 Оболочка из геоткани в стандартной комплектации, ПНД.

При покупке дренажной трубы 110 мм (и любую другую) цену проверяйте с учетом всех накладных расходов. Некоторые ближайшие специализированные магазины предлагают бесплатную доставку. Точное исследование рынка можно сделать с помощью Интернета. Для обмена мнениями и получения дополнительной информации пользуйтесь комментариями к статье.

Видео монтажа дренажной системы
