Зачем нужна вытяжка для газовой колонки, какие требования к ней и как правильно рассчитать?

Здравствуй, мой дорогой собеседник.

Ежегодно от отравления угарным  газом  гибнет более полутора миллионов человек. И в большинстве случаев это происходит по вине неисправных газовых колонок или плохо прочищенных воздуховодов.

А знаете, что самое опасное? Газ в кухонных плитах специально «ароматизирован». Поэтому утечку метана наше обоняние способно почувствовать.  С газом в колонке немного другая история. При плохой вентиляции горение происходит с недостатком кислорода, в результате чего образуется опасный угарный газ, надышавшись которым человек теряет сознание и засыпает. К сожалению навсегда.

Поэтому вытяжка для газовой колонки обязательное приспособление. А как она работает и как правильно ее установить узнаем из сегодняшней статьи.

Зачем газовой колонке вытяжка?

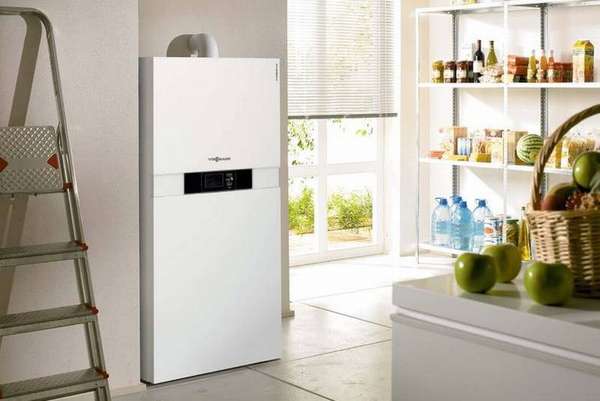

Газовая колонка – удобное устройство, позволяющее обеспечить жильцов дома горячей водой в любое время года. Современные аппараты оснащены регуляторами температуры, датчиками работы водоразборной точки и другими удобными функциями. Но даже самый современный агрегат не убережет от угарного газа, если дымоходы в доме не чистятся.

Зачем нужна вытяжка для газовой колонки, какие требования к ней и как правильно рассчитать?

Кроме того бытовой газ – взрывоопасен, и при утечке, в определенной пропорции с кислородом, может спровоцировать катастрофу.

Решить вопрос с выводом продуктов сгорания  и обеспечением достаточно большой тяги поможет вытяжка. Устанавливать ее следует строго в соответствии с требованиями нормативных документов.

Не следует путать дымоход  колонки с устройствами для других приборов кухни, работающих на газу.

Преимущества встраиваемых угольных вытяжек для кухонных плит рассмотрим в одной из следующих статей.

Требования к дымоходам для газовых колонок (СНИП)

Требования к дымоходам изложены в следующих документах:

  • СНиП 41-01-2003 в новой редакции (СП 60.13330.2012),
  • НПБ 252-98 (нормы пожарной безопасности),
  • СП 42-101-2003,
  • ВДПО (правила производства трубо-печных работ).

Основные положения, касающиеся непосредственно удаления дыма от бытовых колонок, собраны в следующих пунктах:

  • Площадь сечения трубы дымоотвода должна быть большей или равной сечению выходного патрубка колонки,
  • Прокладка газовых труб через жилые комнаты запрещена,
  • Система дымохода должна быть полностью герметична, стойка к коррозии и температурам до 200°C,
  • Вертикальный участок дымохода на выходе из колонки не должен быть короче 500мм. Лишь в некоторых случаях этот показатель уменьшается до 250мм,
  • Длина соединительных труб не должна быть более 3м в проектируемых домах и не более 6м в существующих,
  • В конструкции допускается устройство не более 3 поворотов с радиусом не менее диаметра трубы,
  • Если стена здания выполнена из негорючих материалов расстояние от нее до вытяжной трубы должна быть не менее 5см, если материал стен горюч не менее 25см. Если выполнены огнезащитные требования СП 42-101-2003 –расстояние может быть уменьшено до 10см,
  • Если соединительная труба проходит через неотапливаемое помещение, ее необходимо защитить теплоизоляцией,
  • Уклон трубы вытяжки в сторону колонки должен составлять более 0.01,
  • Нельзя использовать одну вытяжку для газовой колонки и для газовой плиты,
  • Высота потолков в помещении с водонагревателем и дымоходом не должна быть менее 2м. Площадь – не менее 7.5 м для одного прибора, не менее 13.5- для 2х.

Расчет параметров вытяжки

Перед началом работ по установке дымоотвода для газовой колонки в квартире или частном доме, необходимо рассчитать параметры отводящего канала. Эти параметры определяют необходимое количество отводимого воздуха из помещения.

Зачем нужна вытяжка для газовой колонки, какие требования к ней и как правильно рассчитать?

При расчете следует учитывать следующие показатели:

  • мощность отопительных приборов,
  • объем отводимых газов,
  • разницу температур наружного воздуха и продуктов сгорания,
  • высоту трубы дымохода (для газовых установок не менее 2м).

Существует множество разновидностей трубопроводов для  газовых колонок, различного  диаметра, формы, длины. Стандартные диаметры  дымоходов 110-130 мм. При мощности колонки до 19 кВт используется  труба диаметром 11 см, свыше – 13см.

Какую гофру используют для дымоходов

Продукты сгорания в многоквартирном воде выводятся в вентиляционный канал, в частном на улицу. В зависимости от места вывода газов, трубы делятся следующим образом:

  • Коаксиальные вывод трубы организован через стену или крышу дома на улицу,

Представляет собой конструкцию из двух труб, большая из которых надета на меньшую. Через свободное пространство между трубами к огню поступает кислород с улицы.

  • Дымоходные с подключением к вентиляционному каналу.

Дымоходные трубы в свою очередь могут быть гладкими стальными и гофрированными.

  • Гладкие стальные трубопроводы. Покрываются белой жаростойкой эмалью или оцинковываются. Максимальная длина -1.5м. Изготавливается из листовой стали минимальной толщиной 0.6мм. Из-за разницы температур в трубах образуется конденсат, замерзающий зимой. Поэтому конструкцию  нужно тщательно утеплять.
  • Гибкие гофрированные воздуховоды. Гофрированные трубы – лучший выбор для отвода отработанных газов от колонки. Они удобны, надежны, недорого стоят.  За счет малого веса и гибкости их удобно монтировать.

Стандартный диаметр гофротрубы -11 и 13см. Максимальная длина – до 3м. Если нужно смонтировать более длинный участок детали соединяются металлизированным скотчем. Его так же можно использовать при ремонте гофры.

При выборе трубы для вытяжки необходимо учесть температуру отходящих газов. Обычно в колонке она достигает 200-300°С, таким образом рабочая температура гофры должна быть не менее 350°С.

Зачем нужна вытяжка для газовой колонки, какие требования к ней и как правильно рассчитать?

Изготавливаются гофрированные дымоотводы из нержавеющей стали или алюминия.

В случае вывода газов через стену, в ней подготавливается специальное отверстие с установленным  проходным патрубком, изолирующим стену и трубу друг от друга.

Рассмотрим особенности каждого материала.

Дымоход из нержавейки:

  • Выдерживает нагрев до 900°С.
  • Нержавеющая сталь – прочный и коррозионностойкий материал,
  • Гофра изгибается в любую сторону, не нуждается в дополнительных фитингах.

Алюминиевые:

  • Многослойная конструкция из алюминиевой фольги и армирующей проволоки не уступит в гибкости нержавеющей гофре,
  • Температура выходящих газов не должна превышать 400° С,
  • Алюминий легче нержавейки и лучше растягивается,
  • Данные изделия уступают аналогам из нержавейки в прочности.

Использование алюминиевых труб не запрещено, но, как показывает практика, инспекторы в большинстве случаев требуют заменить алюминий на другой материал.

В любом случае, следует приобретать исключительно сертифицированную продукцию.

Средние цены на комплект

Средняя стоимость комплекта в первую очередь зависит от протяженности дымохода и  диаметра выбранной трубы.

При покупке следует учесть, что гофра из алюминия растягивается от первоначальной длины в 0.65см до 3м. Изделия из нержавейки растягиваются мало. Средняя стоимость изделий:

  • Алюминий 200руб/м,
  • Нержавеющий рукав – 650руб/м.

Кроме того, следует приобрести специальный металлический скотч, герметики и  необходимые фитинги.

Средняя  стоимость полного комплекта из алюминия-  500руб, из нержавейки-  1000руб.

Как установить

Установкой газового оборудования должен заниматься специалист. Если вы все же приняли решение установить трубу самостоятельно  обязательно ознакомьтесь со  всеми требованиями техники безопасности.

Зачем нужна вытяжка для газовой колонки, какие требования к ней и как правильно рассчитать?

Порядок действий:

  • Точно измеряем расстояние, необходимое для установки дымохода, наносим на стену разметку,
  • Закупает хомуты для крепления, трубки, переходник с колонки, узлы для прокладки труб через перекрытия, сопло для прикрытия дымоотвода улицы,
  • Определяем, куда будет выходить труба в шахту вентиляционного канала, либо на улицу, подготавливаем соответствующие технологические отверстия,
  • Начинаем монтаж нижней части дымохода – подключаем его к колонке,
  • Подсоединяем трубу с задвижкой для нарастания тяги,
  • Крепим оставшиеся части дымохода с установленными через каждые 1.6м хомутами,
  • Все места расположения проходов через перекрытия и крышу обязательно изолируются заглушками во избежание возникновения пожаров,
  • Если в помещении не предусмотрен вытяжной канал внутри стены, рекомендуется использовать насадную или коренную трубу для газовой колонки,
  • Если крепятся стальные трубы необходимо предусмотреть наличие Г-образных переходников на канал вентиляции и вытяжку,
  • Все стыки соединяют с помощью термоустойчивых герметиков,

Совет от профессионала: Для монтажа  вытяжки в частном доме лучше использовать коаксиальные трубы, либо трубы «Сэндвич», двойные, с утеплением. В многоквартирном доме вообще не следует заниматься самостоятельной установкой дымохода.

Частые ошибки

Ошибки при установке элементов вентиляции чреваты нарушениями правильной работы конструкции и потери безопасности эксплуатации.  Наиболее распространены следующие:

  • Совмещение вытяжек для колонки и газовой плиты, либо для газового котла. В этом случае в вентиляционной шахте возможно возникновение обратной тяги и угарный газ будет возвращаться в помещение,
  • Не стоит подключать две колонки к одному дымоходу,
  • Следующая ошибка касается установки газовой колонки ее часто размещают в ванной комнате, этого нельзя делать. Все газовые приборы должны оборудуются в комнатах с окном,
  • Мастера – самоучки часто путают вентиляционный канал со стояком, подводящим воду к колонке. Последствиями такой ошибки будет замена всего газового оборудования, причем не только у вас, но и у соседей снизу. Удаляют жидкость газовые службы. Они отключат газ и выпишут немалый штраф,

Заключение

Наш дом, будь то небольшая студия или огромный особняк, в первую очередь должен быть безопасным, а газовая колонка – удобное, но при этом потенциально опасное устройство.

Поэтому не стоит пренебрегать установкой вытяжки она способна спасти вам жизнь. Рекомендую при монтаже оборудования обратиться к профессионалам не подготовленному человеку сложно сделать все правильно.

В любом случае, ознакомьтесь с необходимыми нормами и правилами установки и сделайте правильный расчет. От вас зависит безопасность вашего дома и ваших близких. Не нужно экспериментировать.

А я прощаюсь и  жду вас в наших сообществах. Там много полезных видео, советов, ссылок и сборников норм и правил. Присоединяйтесь!
