Добрый день, дорогой читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы в обязательном порядке оборудуются дымоотводными каналами. Их оголовок закрывают специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся только элементами декора. Но на самом деле, колпак на трубу дымохода выполняет очень важную функцию в системе дымоотвода. Он может значительно повысить энергоэффективность отопительной системы в целом, а также исключить всякий риск задымления жилища.
Что собой представляет и для чего он нужен
Колпак представляет собой металлическую конструкцию внешне похожую на открытый зонт, навес или козырёк, которая устанавливается на оголовок канала дымоотвода для защиты его от попадания атмосферных осадков, мусора и птиц.
Устройство колпака
Классическая модель колпака собирается из нескольких деталей:
- защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов,
- фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб,
- кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.
Принцип работы
Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:
- воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков,
- скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала,
- движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры,
- если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.
Преимущества и недостатки
Плюсом установки колпака на дымоход является:
- более эстетичный вид дымоотводного канала,
- защита внутреннего пространства труб от попадания посторонних предметов и разного мусора,
- защита материала дымохода от воздействия осадков,
- дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.
Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:
- изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения,
- образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.
Виды и конструкции колпаков
Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:
- двухскатной,
- вальмовой,
- шатровой,
- шпилеобразной,
- с плоской крышкой.

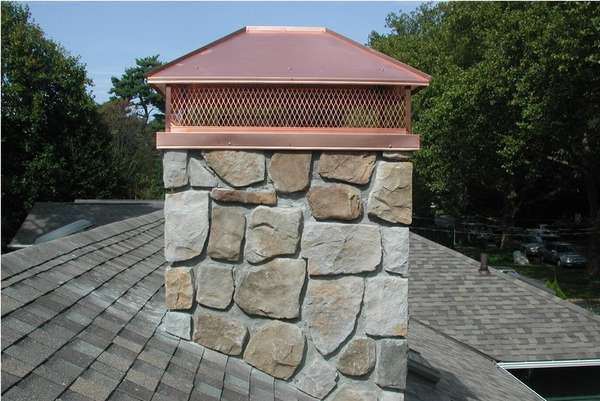

Фото разных видов колпаков на дымоход:
Для изготовления колпаков используют один из следующих материалов:
- нержавеющую сталь,
- сплав меди,
- кровельную оцинкованную жесть,
- оцинкованную сталь с порошковым покрытием,
- сплав титана с цинком.
Конструкция дымника может иметь:
- открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода,
- вентиляционное отверстие, обеспечивающее свободный выход продуктам горения,
- искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.
Часто дымники оснащаются флюгерами в виде геральдических символов или стилизованными под изображение животных, птиц, героев сказок, мифов, украшают ковкой, резьбой.
Сделать самому или купить
Стандартную флюгарку, внешне похожую на домик с четырёхскатной крышей, можно смастерить самостоятельно из оцинкованной стали. Она легко режется и гнётся с помощью простых инструментов.
Если нет никаких навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовый прибор, гармонирующий по стилю с общим обликом кровли.
Примерная цена самой простой модели колпака начинается от 1100 рублей. Стоимость дефлекторов ЦАГИ, Волперта Григоровича или Ханженкова из оцинковки не превышает 3500 руб.
Намного дороже обойдётся поворотная модель из нержавеющей стали — от 8 000 руб. Ну, а самые дорогие — это эксклюзивные кованые изделия.
Советы и рекомендации по выбору
При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.
Это обусловлено разной температурой дымовых газов и КПД обогревателя:
- для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки,
- твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м). При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма,
- для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.
Изготовление и установка колпака своими руками
При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.
Необходимые инструменты и материалы
Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:
- металлической линейки,
- маркера,
- клиновидной киянки,
- ножниц по металлу,
- электрической дрели,
- специального зажима,
- листогиба,
- оправки,
- небольшого молотка.
Из материалов потребуются:
- лист картона,
- листовой металл,
- металлическая пластина,
- шурупы,
- грунтовка по металлу,
- краска.
Чертежи и схемы
Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.
Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.
На печную трубу круглого сечения также можно установить дефлектор Григоровича.
Расчёт размеров
Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.
Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.
Крылья должны быть такого размера, чтобы они закрывали горизонтальные поверхности оголовка.
Ход работ
Процесс сборки и монтажа колпака состоит из следующих шагов:
- Изготовление выкройки из картона по вычисленным размерам.
- Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
- Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
- Сворачивание конуса. Место соединения нужно закрепить клёпками.
- Изготовление капельника. Контуры деталей фартука капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.
- Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
- Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
- Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.
Видео по монтажу
Наглядно технология изготовления круглого зонта представлена на видео:
Частые ошибки и проблемы при установке
Частыми ошибками при изготовлении и монтаже колпака являются:
- неправильно подобран размер устройства, из-за чего он может провалиться в полость дымохода, перекрыв проход продуктам горения,
- использование некачественных материалов, которые быстро ржавеют,
- установка вращающейся модели в районах с холодными и снежными зимами. Прибор быстро занесёт снегом и он перестанет вращаться, что может привести к задымлению помещения.
Советы специалистов
- При низовом ветре под колпаком образуются вихревые явления, которые ухудшают тягу. Если установить под ним обратный конус, то он будет отражать воздушный поток, рассекать его и выводить наружу,
- если на кирпичную трубу устанавливается прибор круглого сечения, то дополнительно требуется монтаж соответствующего переходника,
- дымник должен находиться не ниже кровельного конька, вытяжных труб вентиляции и других сооружений, если они есть близко расположены к дымоходу.
Заключение
Правильно подобранная модель колпака улучшит внешний облик кровли и оптимизирует работу системы дымоотвода. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.
