Все о промышленных дымоходах: виды, производство и требования к трубам

Добрый день! Сегодня я расскажу о промышленных дымоходах: что собой представляют, какой материал применяется, как их монтируют и на что обратить внимание при выборе системы газоотведения.

Промышленные дымоходы – конструкции, обеспечивающие непосредственную тягу топливных котлов, удаляющие угарный газ, сажу с помещений предприятий. Форма, материалы газоотводящих труб могут быть различными. Существует основное требование – ровные, гладкие внутренние поверхности должны обеспечить беспрепятственное прохождение продуктов горения.

Характеристики

Большая часть дымоотводов для промышленных объектов – это сооружения из стали, кирпича, бетона, расположенные строго вертикально. К ним монтируют диагональные или горизонтальные патрубки для удаления копоти, пепла и газа из отопительных агрегатов. Если предприятие большое, то к одному каналу может быть присоединено несколько ответвлений на разных уровнях.

Все о промышленных дымоходах: виды, производство и требования к трубам

Сечение трубы бывает овальным, многоугольным либо округлым, высотой до сотни метров. Параметры определяются индивидуально. Для этого:

  • Выявляют эксплуатационные особенности.
  • Предусматривают условия климата.
  • Устанавливают аэродинамические перегрузки.
  • Уточняют теплотехнические параметры.
  • Выявляют особенности топливных систем.
  • Учитывают экологические нормативы.

Устройство

Составные части трубы для газоотведения промышленного производства:

  1. Основание в виде конуса с усечением либо стакана.
  2. Ствол – цоколь, нижняя часть определенной высоты, головка.
  3. Фурнитура – лестницы для монтажников, скобы, громоотвод, защита от молнии, крепежные элементы.

Все о промышленных дымоходах: виды, производство и требования к трубам

Из каких материалов изготавливают

Каналы для отведения угарного газа в промышленности могут быть изготовлены из следующих материалов:

  1. Кирпичные дымоходы – огнестойкие, практичные, долговечные. Их плюсы – хорошая теплоотдача и невысокая стоимость. Но наряду с этим у кирпичных конструкций есть существенные недостатки: на внутренних стенках может скапливаться конденсат, необходим мощный фундамент.
  2. Керамические изделия – новинка на российском рынке. Выдерживают перепады температур, не взаимодействуют с агрессивными средами. Идеально гладкая внутренняя поверхность не позволяет копоти и саже скапливаться на стенках. При монтаже риск возгорания объекта практически полностью исключен благодаря отличному теплопоглощению. Недостаток – высокая стоимость.
  3. Черный металл часто применяют для промышленных дымовых труб, которые монтируются на больших объектах. Для предотвращения корродирования с внешней стороны изделия покрывают специальным составом. Такие дымоотводы служат длительное время при температуре до 600 °С, что очень важно для промышленности.
  4. Элементы из нержавеющей стали для подобных объектов подходят лучше всего. Выдерживают критические температуры до 1200 °С.
  5. Каналы из железобетона производятся в заводских условиях отдельными элементами. Доставляются на строительную площадку и монтируются на месте.

Наиболее предпочтительный вариант, и я советую рассмотреть именно его, – оцинкованная сталь: прочная, износостойкая, с небольшой удельной массой.

Все о промышленных дымоходах: виды, производство и требования к трубам

Производство дымоотводов

Прежде чем запустить производство промышленных дымоходов, составляется техзадание. По нему составляется проектная документация. Изделия изготавливаются по чертежам с соблюдением основных стандартов и норм из определенного материала в заводских условиях.

Когда все составляющие будут готовы, их собирают в готовую конструкцию и везут к месту монтажа. Изделия больших габаритов транспортируют в разобранном виде.

В производстве участвуют специалисты, имеющие допуски и опыт работы. Каждый этап проходит под контролем ОТК.

Все о промышленных дымоходах: виды, производство и требования к трубам

Алгоритм сборки промышленных дымоходов:

  1. Разлиновка рабочих листов и покровного слоя.
  2. Резка листов и покровных слоев.
  3. Гибка заготовок.
  4. Сварка всех стыков.
  5. Обустройство промышленной теплоизоляции.
  6. Контроль качества на каждом этапе.

Требования к промышленным дымовым отводам

Монтаж промышленных дымоходов исполняется по определениям, прописанным в СНиП 2.04.05–91 и ДБН В.2.5-20-2001.

Неправильный монтаж и эксплуатация дымоотводов грозит аварийной ситуацией. Обстоятельства работы и монтирования промышленных газоотводов определяют запросы пожаробезопасности, обозначенные в документах:

  1. СНиП 41-01-2003 «Вентилирование, отопление, кондиционирование».
  2. НПБ 252–98 «Отопительные агрегаты, работающие на разнообразном топливе. Методы проверки».
  3. ГОСТ 9817–95 «Бытовые системы, работающие на твердом топливе и ТУ».
  4. ВДПО «Правила монтажных работ, ремонта дымоходов и отопительных приборов».

Дымоотвод может быть введен в эксплуатацию только после акта проведенных испытаний.

Виды

Промышленные дымоходы имеют различные конструктивные особенности, способы установки и крепления.

Колонные

Это дымоотвод, состоящий из внешнего каркаса с несущей функцией. В него вмонтированы газоотводящие стволы, их число доходит до 5 шт. Каналы оснащены специальными отводами для выведения осадков, конденсата с различным сечением. Несущий элемент оснащен техническими лестницами как снаружи, так и внутри для простоты обслуживания. Конструкция крепится к бетонному основанию с вмонтированной в него анкерной корзиной.

Все о промышленных дымоходах: виды, производство и требования к трубам

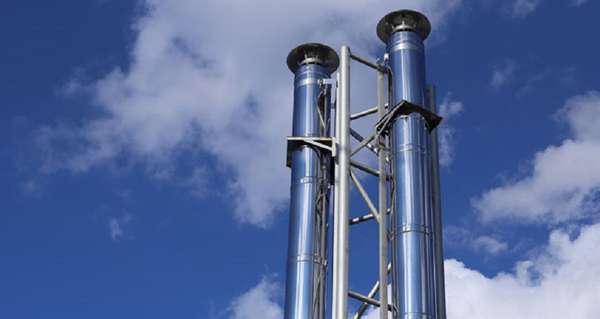

Ферменные

Решетчатая вышка из профиля прямоугольного, квадратного либо треугольного сечения. На ее верхней части смонтированы пояса-стойки. Дымоходы закрепляются с внешней и с внутренней стороны зданий, применяются на разных производственных и промышленных предприятиях.

Все о промышленных дымоходах: виды, производство и требования к трубам

На оттяжках

Одноствольное сооружение фиксируется на растяжках диаметром до 25 мм. Они отходят от дымохода под углом 30°. Общее число уровней крепежа зависит от высоты промышленного изделия, его удельной массы.

Все о промышленных дымоходах: виды, производство и требования к трубам

Фасадные

Устанавливаются, если котельная расположена близко к стене высотки. Часто это легкая двухконтурная либо трехслойная конструкция с теплоизолятором. На здании она фиксируется специальными хомутами.

Все о промышленных дымоходах: виды, производство и требования к трубам

Самонесущие

Промышленные дымоходы с дополнительными ребрами жесткости для усиления. Эти ребра часто выступают на третью часть от общей высоты. Основание из толстой листовой стали закрепляется анкерами на массивном фундаменте.

Все о промышленных дымоходах: виды, производство и требования к трубам

Мачтовые

Невысокие дымоходы, обычно не более 15 метров, используемые в разных отраслях промышленности. Их особенность в том, что к мачте, изготовленной из толстостенного металла, крепится 1 или несколько газоотводных каналов.

Все о промышленных дымоходах: виды, производство и требования к трубам

Особенности монтажа

Промышленный дымоход монтируют строго вертикально. Для крепления и обустройства используются тройники, патрубки либо модульные системы. Между отопительным прибором и газоотводом расстояние не должно превышать 5 метров.

Если дымоход предполагает сборную конструкцию, то все элементы должны идеально подходить друг к другу по габаритам. На тройниках при соединении различных элементов необходимо установить сборники конденсата.

Собрать промышленный дымоход с максимальным качеством могут только профессиональные монтажники – силами организации, которой требуется установить дымоотвод, за монтаж лучше не браться.

Заключение

Промышленные дымоходы изготавливаются по общепринятым стандартам либо индивидуально исходя из мощности отопительного оборудования, рабочей нагрузке, способа монтажа. Я в своей статье постарался пролить свет на основные параметры выбора и особенности установки конструкций.
