Все о пластиковых воздуховодах для вентиляции (ПВХ): обзор разновидностей и правила монтажа

Доброго времени суток, уважаемый читатель!

А часто ли вы задумываетесь о том, что привычный газ в наших плитах — не только надежный друг и помощник, но и источник смертельной опасности? Недаром его называют тихим убийцей. Даже крошечная утечка бытового газа, произошедшая ночью, может за один час усыпить владельцев жилья. Или стать причиной взрыва, способного унести десятки жизней. Тем более — если в Вашей квартире стоит колонка. И кстати, вы знаете, как давно ваша газовая служба прочищала дымоходы?

А ведь избежать трагических последствий совсем несложно, если установить в кухне систему вытяжки. И в сегодняшней статье мы подробно рассмотрим одно из современных решений этой актуальной задачи, а именно — воздуховоды пластиковые для вентиляции.

Обзор и характеристики

Пластиковые воздуховоды — это современная система инженерных решений, монтируемая в частных домах и квартирах для создания вытяжки, а так же в промышленно-гражданских объектах в целях обеспечения необходимой вентиляции.

Из чего делают пластиковые воздуховоды

Пластиковые вентиляционные короба, а так же отводы и фитинги к ним, изготавливают из нескольких разновидностей пластмасс:

• Поливинилхлорид (ПВХ). Воздуховоды из ПВХ используются при температурах от −30 до +70°С. Могут применяться для вентиляции неотапливаемых, либо наоборот жарких помещениях.
• Фторопласт (ПФВД) — материал с еще более широким температурным интервалом, но в отличие от предыдущего —кислотостойкий,
• Полипропилен (ПП) — хорошо переносит воздействия щелочей, кислот, органических соединений,
• Полиэтилен низкого давления (ПНД) — пластмасса, не переносящая низких температур, но более стойкая к механическим воздействиям. Изделия из него более гибкие, чем из всех остальных видов пластика.

Плюсы и минусы

Многие предвзято относятся к возможности создания системы вентиляции из пластика, так как сам материал не вызывает доверия, считается вредным и токсичным. Сразу скажу- это предрассудки.

Пластик, используемый для современной техники, в том числе для элементов воздуховода- высокотехнологичен, безопасен и достойно реагирует на колебания температур и негативные воздействия.

Основные преимущества использования пластика:

• Низкий уровень шума,
• Удобство монтажа. Наличие всевозможных фитингов и доборных элементов позволяет создать любую конфигурацию вытяжной системы. Кроме того, пластик удобнее герметизировать,
• Долговечность,
• Гибкость,
• Эстетичный внешний вид.

Но есть и существенные минусы:

1. Пластик горюч. Низкой горючестью отличаются только отдельные виды пластмасс с высоким содержанием специальных добавок. Но они отличаются высокой стоимостью, даже их металлические аналоги обойдутся дешевле,
2. Пластмасса накапливает статический заряд, что приводит к повышенному налипанию пыли. Кроме того пластиковые воздуховоды часто оснащают гофрированными элементами, которые собирают всю грязь. Поэтому устанавливать вентиляцию следует после окончания всех пыльных строительных работ.

Где применяют

Пластиковые воздуховоды получили широкое распространения во всех типах систем вентиляции. Рассмотрим принцип работы основных.

Естественная вентиляция

Принцип работы такой системы — самый простой и не требующий дополнительных затрат. Воздух, попадая в помещения через приточные клапаны окон, проветривает его и выходит через специальный вент канал, выходящий под кровлей.

Для данной системы подойдет любой пластик.

Приточная

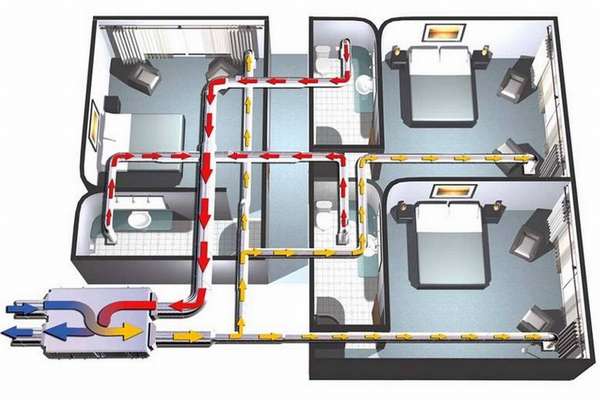

Она же механическая. Представляет собой сборную конструкцию, при помощи которой в помещение принудительно поступает нужное количество свежего воздуха с улицы. При этом поступающий холодный воздух нагревается до комфортной комнатной температуры специальными приборами.

Здесь нужны термостойкие детали.

Вытяжная

В домах с газовыми плитами, а так же любым (кроме водяного), отоплением, приточная вентиляция не справится с концентрацией углекислого, угарного или бытового газа.

Поэтому целесообразно устраивать вытяжную систему вентилирования помещения. Она может быть как отдельной — в виде вытяжки над плитой, так общей — обустроенной по всему дому. Пластиковый воздуховод для вытяжки должен быть изготовлен из термостойкого и неподверженного коррозии материала.

Размеры и сечение стандартных пластиковых воздуховодов

Пластиковые вентиляционные короба бывают трех видов сечений с соответствующими типоразмерами. Размеры пластиковых воздуховодов для вентиляции рассчитываются с учетом специальных нормативов, размеров помещения, а так же его условий его эксплуатации.

Круглые

Самые популярные и часто используемые диаметры:

• 100 мм,
• 125 мм,
• 150 мм,
• 200 мм.

Для промышленных предприятий изготавливают и изделия гораздо большего диаметра —до 2.5м

Квадратные и прямоугольные

Со следующими стандартными сечениями вентиляционных труб:

1. Высота — 55, 60, 110, 122,204мм,
2. Ширина — 55, 60, 110, 122, 204мм,
3. Длина — 350, 500, 1000,1500,2000,2500мм,
4. Толщина стенки — от 2 до 8мм.

При необходимости могут быть изготовлены короба больших размеров.

Каждый вид пластиковых воздуховодов может быть жесткими и гибким. Жесткие — изготавливаются методом отливки и застывания в специальных формовочных ящиках. Толщина стенки жесткого короба должна быть не менее 3мм.

Гибкие пластиковые воздуховоды представляют собой каркас из проволоки любой формы, покрытый слоем пластика. Такие изделия особенно удобны своей подвижностью.

Отдельный вид гибких воздуховодов — гофрированные полужесткие конструкции. Их длина достигает до 2.5м. При монтаже следует растягивать пластиковую гофру для вытяжки как можно сильнее.

Плоские

Плоские вентиляционные трубы используют для экономии пространства.

Размеры стандартных сечений:

1. Высота 55, 60мм,
2. Ширина 110, 122,204мм,
3. Длина —от 350мм,
4. Толщина стенки — от 2 до 5мм.

Соединители и фитинги

Для соединения вентиляционных каналов разной формы и размера между собой существует огромное количество различных соединяющих элементов. Рассмотрим основные виды фитингов.

Существует еще несколько видов доборных элементов. Они являющиеся разновидностями вышеперечисленных.

Производители и примерные цены

Цена на пластиковые воздуховоды зависит от формы и длины изделия. Средняя стоимость одного плоского вентиляционного короба начинается с 95руб, гибкого- от 300руб. Метр круглого воздуховода диаметром 100мм обойдется покупателю в 350-700руб. Их можно купить в любом строительном гипермаркете, либо заказать у фирмы-изготовителя.

Наиболее известные на нашем рынке марки и производители — НАИМ, ЭРА, ВЕНТС, «PLAST| PRODUCT», «СпецПолиПласт», НПО «Прогресс», «Эко-Трейд»

Цена их изделий находится приблизительно в одном диапазоне.

Какой воздуховод лучше, круглый или квадратный?

Воздуховод круглой формы имеет меньшее сопротивление потоку воздуха, благодаря чему снижаются энергозатраты для обеспечения работы вентиляционной установки. Движение воздуха в них более быстрое, по сравнению с прямоугольными. Поэтому круглые дымоходы подразумевают меньшее сечение вентиляционных труб.

Прямоугольный вентиляционный короб

Имеет худшие характеристики, но более удобен в процессе монтажа и чаще используются. В современных интерьерах их удобнее скрывать подвесным потолком либо другими элементами декора квартиры.

Как правильно рассчитать размеры и сечение?

Нормы

Все расчеты систем вентилирования начинаются с определения объема воздуха в помещении. В качестве помещения может рассматриваться как отдельная комната, так и квартира или дом в целом. Эти данные являются основными, на их базе, в сочетании со сведениями из СНиПов и учитывая различные режимы вентиляции помещений, рассчитывают все необходимые параметры вентсистемы. В том числе сечение воздуховода.

В конструкциях с прямоугольным сечением выбираются детали в пропорциях длины к ширине равной 3 к 1. Такое соотношение позволяет уменьшить шум при прохождении воздуха по каналу. Скорость перемещения воздушных масс должна составлять примерно 5м/час на основной магистрали и до 3 м/час на ответвлениях.

Для создания здорового микроклимата в жилом помещении следует обеспечить скорость обмена воздуха не менее 30 м куб. в час на одного человека. Это относится к количеству людей, пребывающих в доме постоянно.

Для начала вычислим мощность вентиляционной системы по любой из формул, приведенной в таблице ниже.

Табл.1

Из полученных расчетов берут наибольшую величину. Рассчитывается сечение воздуховода:

Табл. 2

Можно не утруждать себя расчетами и воспользоваться специальным онлайн-калькулятором.

Онлайн калькулятор

Посчитать примерные цифры можно здесь.

Монтаж

К стенам и потолку

Элементы воздуховодов крепятся к стенам и потолку с помощью специальных пластиковых хомутов, либо перфорированных подвесов для гипсокартона.

Провисание между потолком и каналом не должно превышать 4 см.

Подключение к системе

Подключение к общей системе вентиляции производится с помощью специальных соединительных элементов, спроектированные таким образом, чтобы воздуховод в них просто защелкивался.

Изоляция

Любое соединение следует надежно загерметизировать. Для изоляции используется специальный белый силиконовый герметик, реже изолента, либо специальный жидкий пластик

Советы как правильно собирать

Для крепления воздуховодов на потолке следует предварительно собрать крупные узлы на полу, затем примерить их, разметить будущие места установки крепежа, собирают по 2 участка.

Если элементы состыковались плохо, и образовался карман его так же следует загерметизировать и замотать металлизированным скотчем.

Лучше избежать крепления деталей саморезами их шляпки собирают пыль, и в итога за несколько лет эксплуатации возникнет пробка из грязи, значительно ухудшающая движение воздуха в системе.

В интернете много видео на тему самостоятельной сборки вентиляционных коробов, но в любом случае перед самостоятельной сборкой лучше посоветоваться со специалистом.

Заключение

Воздуховоды из пвх недорогое и удобное решение для обеспечения необходимой вентиляции помещений. Как у любого элемента- у них есть и плюсы и минусы.
