Вашу кухню во время приготовления пищи заполоняет пар и чад, а потолок над газовой плитой покрылся слоями жира. Причиной является отсутствие вытяжки или вентиляционный зонт неправильно подобран по параметрам. Для удачного решения проблемы предлагаем ознакомиться с разновидностями инженерного сооружения, правилами монтажа, а также особенностью выбора модели по параметрам.
Что это такое и как он работает?
Любые очистители и увлажнители воздуха не справятся с копотью, образующейся во время приготовления пищи. Над газовой или электрической плитой нужна мощная вытяжка с куполом, габариты которой превышают площадь варочной поверхности. Эту роль исполняет зонт. Прибор не занимает полезное кухонное пространство, находясь в подвешенном состоянии.
Вытяжные купола устанавливают над бытовыми плитами, в цехах пищевой промышленности, химических лабораториях. Зонты используют везде, где существует риск загрязнения воздуха вредными примесями. Устанавливают вытяжки над источником высокой влажности и температуры.
Существует много разновидностей зонтов, но особенности конструкции и монтажа каждой модели схожи. Обзор инженерного сооружения начнем с устройства.
Основой прибора служит металлический корпус – свод. По центру располагается отверстие, через которое происходит всасывание грязного воздуха. Роль дымохода исполняет вентиляционный канал. Выходное отверстие прибора связано с каналом металлическим воздуховодом.
В зависимости от модели, вытяжной прибор оснащают следующими элементами:
- Для принудительной вытяжки загрязненных паров в вентиляционном отверстии купола установлен электрический вентилятор. Наличие турбин характерно для всех современных вытяжек.
- Фильтр для улавливания примесей жира.
- Искрогаситель. Сеткой комплектуются вытяжные изделия, устанавливаемые над открытым источником огня.
- Подсветка. Для удобства работы под куполом внутрь корпуса вмонтированы лампы.
- Монтажные элементы крепления.
Работает зонт по принципу принудительной вентиляции. Грязный воздух собирается под куполом. Вращающаяся турбина всасывает его и отводит через воздуховод на улицу. Система фильтров задерживает примеси жиров и копоти, не давая им скапливаться на лопастях вентилятора.
Виды зонтов
По принципу работы приборы разделяются на две группы:
- Вытяжные модели обладают только одной функцией, направленной на отвод грязного воздуха из помещения.
- Приточно-вытяжные модели исполняют две функции: отводят грязные парообразные массы, а также обеспечивают приток чистого воздуха с улицы.
Обеспечивающие кондиционирование вытяжки ставят внутри помещений, где ограничен приток кислорода. Количество подаваемого свежего воздуха на треть меньше от всасываемых грязных воздушных масс.
Разделяются вытяжные приборы на три группы по типу конструкции:
- Особенностью пристенных вытяжных зонтов является наличие одного ряда фильтров, улавливающих жир. Купол крепится к стене над варочной поверхностью или другим оборудованием.
- Модели островного типа оснащены двумя рядами фильтров. Высокопроизводительные вытяжки подвешивают тросами или цепями к потолку. Располагают купола над отдельно стоящими приборами больших габаритов в любой части помещения. Прямоугольные модели допускается подвешивать у стены.
- Зонты-переходы устанавливают над открытым источником огня. В быту их подвешивают над мангалами. Купол обязательно комплектуется искрогасящей сеткой.
Все модели зонтов в поперечном сечении имеют форму трапеции, прямоугольника или треугольника. По предназначению вытяжки бывают бытовые и промышленные.
Промышленные

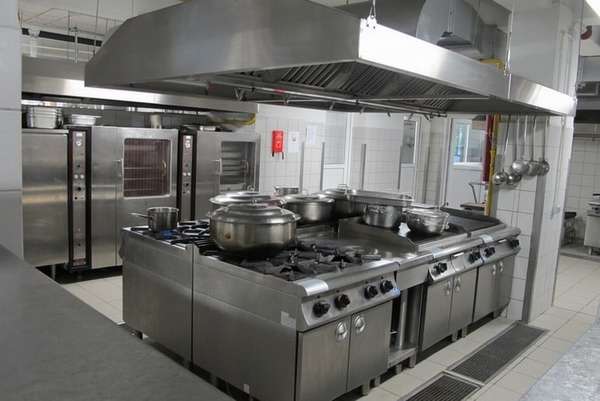

Зонты для промышленных систем вентиляции отличаются большими габаритами, а также наличием мощного вентилятора. Набор фильтров оснащен специальными улавливателями. Осевшие примеси жира из них стекают в стакан.
Периодически емкость требует очистки с последующей промывкой моющим средством.
Бытовые
Вытяжки бытового назначения оснащены одноразовыми фильтрами из бумаги или волокна. Зонты обычно выпускаются пристенного типа, так как на кухне плита находится чаще всего у стены.
Приборы комплектуются менее мощным вентилятором, а размеры рассчитаны на площадь варочной поверхности бытовой плиты.
В чем разница
Основное различие бытовых и промышленных вытяжек в производительности, габаритах, а также используемых фильтрах. Принцип работы одинаков.
Для просторных кухонь выпускаются островные приборы бытового назначения, визуально не отличающиеся от промышленных моделей.
Типы
По типу установки элементы вентиляции разделяются на встраиваемые, плоские, а также купольные конструкции.
Встраиваемый
Приборы встраиваемого типа отличаются тихой работой. Устанавливают вытяжку непосредственно над варочной плитой. Работа осуществляется в режиме циркуляции и отвода воздуха.
Плоский
Вытяжные приборы плоского типа отличаются экономичностью и отсутствием выходящего патрубка для подключения к воздуховоду.
Очищение воздуха происходит за счет циркуляции через фильтр. Недостатком модели является шумная работа, а также необходимость частой замены фильтров.
Купольный
Модели купольного типа выпускаются пристенные и островные. Работа осуществляется в режиме отвода и циркуляции воздуха. Вытяжки обладают высокой производительностью, крепятся к стене или подвешиваются на потолок.
Из чего делают зонты
На внутренних поверхностях купола оседают не только жиры, но и пар, химические вещества, а также другие агрессивные компоненты, вызывающие коррозию. Дополнительно происходит разрушающее воздействие высоких температур. Выстоять в таких условиях способен только металл.
Промышленные, а также дорогие бытовые модели изготавливают из нержавейки.
Металл считается жаропрочным, устойчивым к коррозии и воздействию кислот. Дешевые бытовые приборы изготавливают из оцинковки или обычной жести с последующей покраской. Встречаются алюминиевые изделия.
Как выбрать зонт
Чтобы правильно выбрать зонт, учитывают три важных фактора:
- Форма вентиляционного изделия выбирается с учетом параметров помещения, габаритов плиты, а также места ее расположения. Продумывают оптимальный способ крепления, на что влияет высота потолков.
- Размер – один из важных параметров, влияющих на степень очистки воздуха внутри помещения. Габариты вытяжного устройства должны минимум на 10 см превышать размеры варочной поверхности. Если плита расположена не у стены, вылет зонта увеличивают до 20 см.
- Основным параметром, отвечающим за эффективность работы, является производительность. Чтобы подобрать изделие с оптимальным расходом воздуха, учитывают высоту и длину зонта, а также сечение фильтров. Сравнивая вытяжки одинакового размера, производительность будет выше у изделия с большей высотой купола.
При выборе зонта обращают внимание на диаметр и количество подключаемых воздуховодов. Для бытовых моделей достаточно одного выхода. К вытяжкам длиной от 160 см подводят четыре воздуховода: два на вытяжку и два на приток.
Как рассчитать мощность
Вытяжки должны осуществлять десятикратную замену воздуха. На производстве для расчета мощности используют сложные формулы. Бытовые модели на кухне не способны десятикратно сменить воздух. Расчет мощности зонта осуществляется по параметрам плиты.
К примеру, имеется газовая плита с четырьмя конфорками. Из техпаспорта прибора берут данные. Нужно узнать мощность каждой конфорки, и все значения сложить. Допустим, получился пример: 1,9+1,9+1,0+3,5=8,3 кВт. Результат указывает на тепловую мощность газовой плиты. Можно допустить, что работать постоянно будет максимум три конфорки, но нежелательно делать запас в меньшую сторону. Мощность тепловых параметров плиты и вытяжки совпадают, значит, требуется зонт, рассчитанный на 8,3 кВт.
Какие нужны фильтры
На вытяжной зонт устанавливают многоразовый и одноразовый фильтр. По конструкции он бывает многослойный и однослойный. В бытовых моделях используют одноразовый фильтр для улавливания жира из бумаги, синтепона или акрила. Защитой от открытого источника огня служит искрогаситель из алюминиевой сетки.
Промышленные изделия оснащают многоразовым фильтром, который промывается в воде с моющим средством.
Монтаж своими руками
Установка своими руками зонта осуществляется четырьмя способами, что зависит от конструкции изделия:
- пристенные модели крепят с помощью анкеров к стене, через технологические отверстия на корпусе зонта,
- пристенные, а также островные модели могут фиксироваться к потолку с помощью шпильки и цанги,
- островные и прямоугольные пристенные модели фиксируют к потолку цепями или тросами, предварительно установив анкер,
- установка на опорную раму предусматривает изготовление металлоконструкции, надежно закрепленной над варочной поверхностью.
Самым сложным считается четвертый способ монтажа. Раму сваривают по форме зонта. Устанавливается конструкция на опорные ножки с приваренными снизу монтажными пластинами и фиксируется анкерами к полу.
На какой высоте крепить
Качество воздухообмена зависит от высоты установки зонта над варочной поверхностью. Параметры отображены в инструкции зонта. Обычно бытовые модели от газовой плиты удаляют на высоту 80 см, а от электроплиты – минимум 60 см.
Теперь вы знаете всю основную информацию о вытяжных зонтах и сможете самостоятельно сделать правильный выбор, а также монтаж. Подпишитесь на другие полезные статьи и поделитесь ссылками в соцсетях со своими друзьями, которые ищут простые пути решения сложных проблем.
