Стоит ли делать горизонтальный дымоход: плюсы и минусы конструкции

Доброго дня, дорогой читатель!

В сегодняшней статье мы будем учиться экономить средства при устройстве печного отопления. Причем, с учетом цены на отопительное сырье, средства весьма немалые.

А поможет в этом горизонтальный дымоход. Установка его вместо привычной вертикальной трубы сбережет нам не одну тысячу рублей.

Итак, устраивайтесь поудобнее, мы начинаем.

Что это такое и зачем он нужен?

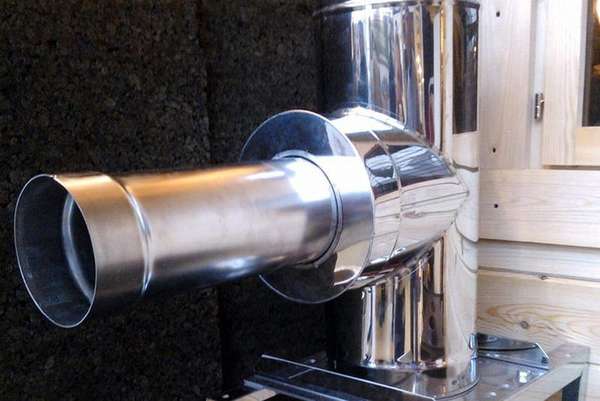

Горизонтальные дымоходы – это параллельные полу участки дымоотвода, в том или ином виде проходящие между печкой и выходом на крышу. Выполняется в трех видах:

  • В виде ответвления от основного. Максимальная длина «лежачей» части -1м.,
  • Полноценно, с минимальной высотой вертикальных участков трубы. Выводится на улицу через отверстие в стене дома,
  • Змейка (только в кирпичном варианте).

Площадь рабочей поверхности горизонтального дымохода в разы больше чем у обычного.

Стоит ли делать горизонтальный дымоход: плюсы и минусы конструкции

В каких случаях необходима установка?

  • Котел или печь следует соединить с выводом, расположенным далеко. Бывают ситуации, когда в помещении по определенным причинам вертикальную трубу установить невозможно. В этих случаях ее выносят за пределы комнаты, и соединяют с печью с помощью вышеупомянутого трубопровода,
  • У печи (котла) низкий показатель теплоотдачи, она меньше необходимой для обогреваемой площади, и не справляется с обеспечением тепла для всего помещения. Здесь горизонтальный участок трубы выполняет роль своеобразной батареи,
  • Если источник тепла не подключен к теплоносителям. Особенно это касается каменной (кирпичной) печи, отдающей тепло внутрь помещения за счет остывания кладки. В этом случае использование многооборотных дымоходов (змеек) наиболее оправдано.

В чем отличие от коаксиального дымохода

Коаксиальный дымоотвод – «двухслойная» система, в которой труба меньшего размера помещается в трубу большего. Один конец этой конструкции присоединяется к отопительному котлу, а второй выводится на улицу.

Внутренняя (тонкая) часть служит для отводов продуктов горения. Внешняя – обеспечивает приток к пламени свежего воздуха с улицы.

Проходя поверх внутренней трубы, холодный воздух нагревается, котел не тратит энергию на его нагревание, его КПД увеличивается.

Основные различия горизонтального и коаксиального дымоходов:

  • Конструкция

Коаксиальный – две трубы, горизонтальный- одна труба или канал, с некоторым количеством изгибов,

  • Функции

Горизонтальный дымопровод увеличивает площадь теплоносителя и выводит продукты горения. Коаксиальный  обеспечивает огонь кислородом, отводит дым и  увеличивает КПД котла,

  • Расположение

Коаксиальный может располагаться как горизонтально так и вертикально.

Какой котел/печь подходит для горизонтального дымохода

Дымоотводы этого типа, выполненные в виде отдельной металлической трубы, могут работать исключительно с котлами, оборудованными принудительной тягой. Иначе выход отработанных газов, особенно на длинном участке, будет затруднен.  Это опасно слишком велика вероятность отравления продуктами горения.

Устраивать горизонтальные дымоходы для газовых или твердотопливных котлов, обеспечивающих теплом батареи и прочие теплоносители, не имеет смысла.

Другое дело – печь, источником тепла которой являются нагретые кирпичи. Здесь устройство многооборотного дымопровода увеличивает КПД обогревателя в несколько раз.

Стоит ли делать горизонтальный дымоход: плюсы и минусы конструкции

Многооборотные дымоходы в свою очередь бывают горизонтальными и вертикальными. У вертикальных – основные каналы расположены соответственно вертикально, и прогрев такого дымохода- неравномерный. Другое дело- горизонтальный вариант.

Плюсы и минусы

Плюсы горизонтального дымохода в несомненном увеличении теплоотдачи печи. Котел самого маленького размера с помощью такого вида дымоотвода, способен поддерживать температуру даже в большом помещении.

Кроме очевидных достоинств, горизонтальный трубопровод имеет ряд недостатков. К ним относятся:

  • Сложность монтажа,
  • Возникновение завихрений,
  • Сажа.

Как бороться с двумя последними факторами?

Завихрение

Микроворонки воздуха появляются в следствии разницы температур и особенностей кладки. Возникая во внутренних острых углах змейки, завихрения сильно затрудняют тягу.

Бороться с завихрениями можно только одним способом механическим путем сглаживая острые углы дымохода.

Сажа

Чем больше изгибов- тем больше мест для оседания сажи. Бороться с ней можно двумя способами:

  • Устанавливать металлические дверцы для прочистки. Способ не сложный, но из-за разницы прогревания металла и кирпича- значительно снижающий эффективность дымохода,
  • Предусмотреть в конструкции выбивные кирпичи. Это сложнее, но меньше снижает КПД

Как выложить из кирпича?

Правила монтажа горизонтального дымохода

Устройство камина своими руками процесс не из легких, и сложить дымоотвод-змейку гораздо сложнее, чем собрать металлический дымопровод.

Стоит ли делать горизонтальный дымоход: плюсы и минусы конструкции

Чтобы правильно сделать дымоход, необходимо соблюдать следующие правила:

  • Сечение должно быть одинаковым по всей длине,
  • Острые углы внутри дымохода необходимо минимизировать,
  • Внутренняя поверхность должна быть максимально гладкой.

Чем меньше острых углов – тем меньше вероятность возникновения завихрений и следовательно, лучше тяга.

Схема и чертеж

Размеры стандартного кирпича -250120х65мм, следовательно половинка кирпича по длине равна 125мм. Для создания одного канала следует выложить 2 ряда 65 + 65 мм =130 мм. К этому размеру необходимо прибавить толщину растворного слоя.

Стоит ли делать горизонтальный дымоход: плюсы и минусы конструкции

Полученный дымоход должнен иметь рассчетное сечение 140125х125мм. Соблюдать размеры очень важно.

Пошаговый план действий

  • Для соблюдения размеров начинающему мастеру следует воспользоваться специальным лекалом, а особого расчета здесь не потребуется. Требуемый размер стандартного дымохода, как вы помните, должен составлять 125125х140мм,
  • Выкладываем кирпичи в 2 ряда так, чтобы получился канал,
  • Толщину швов необходимо строго соблюдать. Даже минимально отклонение ведет к изменению размера сечения. Контролировать толщину шва можно с помощью строительного уровня,
  • При необходимости кирпич подбивается специальным молотком с деревянным или резиновым наконечником,
  • После готовности канала необходимо приступать к перекрытию. Укладываем еще один ряд кирпичей по одной стороне канала, как на рисунке:

Стоит ли делать горизонтальный дымоход: плюсы и минусы конструкции

  • Весь раствор тщательно удаляем. Внутренние швы должны заполняться раствором целиком,
  • Для укладки кирпичей перекрытия необходима определенная сноровка.

Прикладываем кирпич без раствора к конструкции, таким образом понимая, куда его крепить.  С помощью шлиф-машинки скругляем острые углы, которые будут располагаться внутри дымохода. При необходимости подрезаем кирпич по размеру.

  • На части соприкосновения кирпича со стенками готового дымохода наносим раствор и плотно приживаем кирпич к конструкции,
  • Укладывая последний кирпич в перекрытие необходимо проверить размер вертикального оборота. При необходимости его можно подрезать.

Обслуживание

Как чистить такой дымоход?

Для чистки горизонтального дымохода необходимо предусмотреть либо специальные дверцы, либо участки с выбивными кирпичами. Без данных технологических отверстий прочистить дымоход-змейку –невозможно.

Умельцы советуют периодически протапливать печки сухими осиновыми дровами и картофельными очистками.

Эти методы не панацея, но хорошая профилактика сажеобразования.

Заключение

Горизонтальный дымоотвод – конструкция сложная, но трудность ее оправдана снижением затрат на отопление.

Эргономичность – крайне важны фактор для комфортного существования. И лучше один раз приложить определенные усилия, нежели годами переплачивать за энергоносители.

А я на сегодня прощаюсь. Жду вас в наших сообществах – вступайте, читайте, делитесь новостями. У нас всегда много полезных советов и интересной информации.
