Пошаговое руководство по выбору правильной трубы для бани: внешняя или внутренняя?

Здравствуйте, дорогие друзья. Баня — это не только место, где семья отдыхает телом и душой, но и в силу своего назначения потенциально пожароопасное строение. Правильно выбранная и смонтированная печь это только часть системы нагрева. В сегодняшней статье обсудим, как труба для бани поможет избежать проблем во время эксплуатации печи.

Особенности конструкции дымохода

Правильно устроенный дымоход для бани выведет продукты сгорания топлива, обеспечит сохранность тепла и пожаробезопасность. Он может быть двух видов — наружный и внутренний.

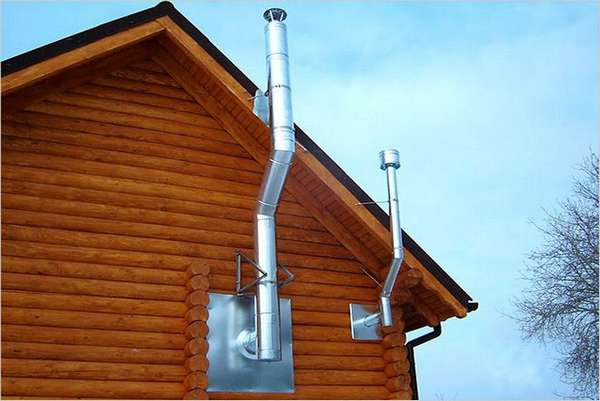

Внешний

Внешние дымоходы были изобретены в Америке. Основное их преимущество — в высокой степени безопасности конструкции.

В этом варианте труба соединяется с печью, а дымоход выходит через стену на улицу. Минусы этой системы:

• больший расход топлива,
• необходимость утепления, находящейся на улице трубы.

Внутренний

Внутренние дымоходы располагаются вертикально, поэтому, обеспечивается хорошая тяга. Плюсом этой конструкции станет быстрый нагрев бани, поддержание тепла в помещении, а также малый расход топлива. Недостатки станет:

1. сложность монтажа,
2. слабая противопожарная защищенность парилки,
3. сложности в ремонте и уходе,
4. опасность внутреннего задымления.

Часто сооружают комбинированные дымоходы — кладка из кирпича с вмонтированной внутрь металлической трубой.

Элементы системы дымоотвода

Основная деталь дымоходной системы — труба для печки. Есть 3 типа с разными размерами — 250, 500, 1000 мм в диаметре.

Следующий элемент системы — дроссель-клапан. Он используется для регулировки тяги. Представляет собой трубу с вмонтированной поворотной заслонкой и выведенной наружу рукояткой.

Для монтажа потребуются также тройники, крышка, термоизоляция, сборник конденсата, соединения, зольник, специальные переходники, разные защитные элементы. Некоторые из них являются обязательными, а другие служат дополнением к системе отведения продуктов горения.

Безопасность конструкции

Баня — объект повышенной пожароопасности. Поэтому при ее проектировании нужно правильно подбирать материалы и обустраивать систему дымоотвода по всем техническим нормам. К беде может привести:

• неправильное обустройство прохода дымовой трубы через кровлю и перекрытие,
• засорение отходами горения (при несвоевременности чистки или если отверстие для этого не было предусмотрено),
• перегрев печи.

Наиболее надежной считается трехслойная конструкция дымохода. Тяга в ней создается за счет прогрева воздуха между средней и наружной трубой. Благодаря этому, дым от горелки продвигается вверх и замещается свежим воздухом. Внешняя оболочка в многослойной трубе чаще всего изготавливается из легкого бетона.

Место стыков труб не должно попадать в пространство между потолком и крышей. Их скрепляют хомутами и промазывают герметиком.

Внешняя труба должна точно соответствовать расчетному размеру, иначе тяга будет плохой, а это будет угрожать жизни посетителей бани.

Водяной бак на трубе для бани

При строительстве бани стоит предусмотреть, откуда будет подаваться горячая вода для мытья. Целесообразнее водяной бак устанавливать рядом с воздуховодом. Емкость будет нагреваться по мере прохождения горячего воздуха через трубу. Теплообменники изготавливают из чугуна, эмалированной и нержавеющей стали. Самым популярным является последний вариант.

Установить его можно возле печи и на трубе, проходящей через чердак бани. Схема обустройства схожая, но на чердаке проще наполнять бак водой. Так как теплообменник находится не в парном отделении, то можно от насоса подвести водопровод с краном. Вода в бак будет подаваться автоматически.

Материалы для дымохода

Перед тем как разбираться, как устанавливать трубу в бане, важно узнать какой вариант будет предпочтительнее. Выбор материалов для дымоотвода зависит от финансовых возможностей, технических условий, требований пожарной безопасности, а также эстетического вкуса хозяев помещения.

Кирпич

Этот материал издавна используется в строительстве, на сегодняшний день также популярен, как и раньше. Его достоинствами являются:

1. широкий выбор (легко подобрать подходящий к дизайну вариант),
2. привлекательный внешний вид,
3. отличные теплообменные качества,
4. устойчивость к высоким температурам,
5. относительно низкая цена, хотя есть более дешевые варианты.

Этот материал имеет ряд недостатков: риск скопления конденсата, недолговечность, а также необходимость сооружения фундамента.

Сталь

При выборе дымохода для бани многие отдают предпочтение металлическим конструкциям. Они бывают из черного железа или нержавеющей стали. Такие вариант — оптимальное решение из-за наличия следующих преимуществ:

• эстетичный вид,
• длительный срок эксплуатации,
• простота монтажа,
• разная стоимость на любой кошелек,
• небольшой вес (фундамент строить не нужно),
• разнообразие конструкций.

Так же часто ими гильзуют кирпичные дымоходы.

Керамика

Керамические трубы хорошо переносят высокие температуры, не подвергаются воздействию щелочами, кислотами, им не страшна коррозия.

На гладком наружном и внутреннем контуре не накапливается сажа и пыль. Однако это очень дорогой материал, поэтому он мало распространен в нашей стране.

Стекло

Это довольно экзотический и непривычный, но самый эффективный вариант для банной печи. Стекло не боится коррозии, не только легко чистится, но и не собирает на стенках сажу и грязь. Влага ему не страшна, поэтому стеклянный дымоход самый безопасный и надежный. Монтаж его сложный и требует наличия профессионализма. Еще одним минусом является крайне высокая стоимость системы.

Сэндвич труба на банную печь

Конструкция состоит из двух труб разного диаметра, поставленных одна в другую, а зазор между ними заполнен изоляцией, способной выдержать высокие температуры. Если планируется установка конструкции своими силами, то в качестве теплоизоляционного материала лучше выбрать керамзит, асбест или минеральную (базальтовую) вату.

Если приобрести готовые сэндвич трубы для бани, то работу можно будет выполнить гораздо быстрее и проще.

Какие лучше использовать для бани?

Все выше рассмотренные варианты труб подойдут для банного помещения. Они не выделяют вредных веществ, не разрушаются при высоких температурах. Какой дымоход лучше? Стеклянный и керамический. Но чаще всего используют обычную стальную трубу.

Стоит так же упомянуть что асбестоцементные или бетонные трубы использовать нельзя, так как они не отвечают существующим нормам, а также требованиям безопасности.

Правильная конструкция внешнего и внутреннего дымоотвода

Как правильно сделать дымоотводящую систему.

Современные модули из нержавеющей стали или керамики позволяют выполнять процесс монтажа самостоятельно. Главное, соблюдать необходимые требования:

• хорошая тяга в системе (если конструкция выполнена негерметично и неправильно, но создастся обратная вытяжка, что опасно для жизни и здоровья),
• обеспечение безопасной работы дымохода, при установке должны быть учтены все нюансы,
• эстетичный вид (хотя это не первостепенной важности вопрос, но от этого зависит внешний и внутренний вид дома),
• долговечность эксплуатации

В правильном воздуховоде на внешней и внутренней поверхности не должна накапливаться сажа и конденсат. Хороший дымоход обладает низкой теплопроводностью. Есть также требования к форме и сечению системы. Оно не должно быть меньше, чем у котла или печи.

Самым лучшим считается круглый канал. Его легко чистить, воздух беспрепятственно выходит наружу. На крыше монтируется фартук, служащий защитой от попадания осадков.

Проектирование системы

До того как представить пошаговое руководство оборудования дымохода своими руками в бане отметим основные моменты устройства:

1. правильный выбор диаметра трубы и формы конструкции,
2. оптимальное место размещения (ближе к внутренней стенке бани, так будет обеспечена хорошая теплоизоляция),
3. высота дымохода (не менее 4,5 метров),
4. труба должна возвышаться над крышей не меньше чем на 50 см,
5. место соединения с кровлей тщательно изолируется,
6. в системе обязательно устанавливается задвижка (шибер), который позволит регулировать тягу,
7. стену рядом с дымоходом защищают негорючими материалами,
8. внешнюю часть конструкции белят или красят, тогда при нарушении герметичности в местах прохождения дыма краска станет темнее.

Как вывести дымоход через потолок

Обустройство прохода дымоотвода через перекрытие — ответственный момент. Из-за неправильного монтажа часто случаются пожары. Согласно правилам безопасности, нужно исключить прямой контакт горячей трубы с легковоспламеняющимися материалами. Для этого сооружается специальный узел в виде короба из негорючего оцинкованного или нержавеющего металла.

Все работы следует выполнять согласно нормативам.

Изготовить такой узел можно самостоятельно. Размеры листа железа должны превышать размер выреза под трубу.

Как смонтировать пересечение стены

Если наружная стена бани выполнена из кирпича или другого негорючего материала, то монтаж проходного отверстия осуществляется легко. Вырезается круглое сквозное отверстие, куда потом вставляется металлическая гильза.

Можно обойтись и без нее, если проем просверлен идеально кругло под наружный размер сэндвича. Также не получится поставить гильзу, когда дымоход через стену проходит под углом, отличным от 90°.

Стыков в толще стены не должно быть. В отверстие вставляется труба, пространство вокруг нее заполняется огнестойким уплотнителем. Остается только установить и присоединить ее к вертикальному участку. Если же баня построена из дерева, то стоит руководствоваться теми же правилами, что и при устройстве потолочно-проходного узла.

Как выбрать размер и форму дымоотвода

Наиболее оптимальной конфигурацией трубы для дымохода является цилиндр. Такая форма не будет создавать препятствий для выхода дыма и сажа будет меньше откладываться на стенках.

Наружная конструкция, кроме практического, имеет декоративное значение. Ее делают так, чтобы не нарушить общий дизайн сооружения.

Диаметр трубы

Сечение дымохода зависит от мощности печи и строго оговорены в СНиПах. Нише написаны основные размеры вытяжного отверстия в зависимости от мощности печи:

• 140×140 мм для печей до 3,5 КВт,
• 140×200 мм для печей 3,5 — 5,2 КВт,
• 140×270 мм для печей 5,2 — 7,2 КВт.

Диаметр не должен быть меньше выходного отверстия печи или котла.

Высота трубы

Высоту дымохода рассчитывают с учетом высоты строения, типа крыши, а также размеров соседних зданий. При проектировании особенно важно учесть высоту трубы, расположенную над крышей здания. Так согласно СНиПам она должна возвышаться над крышей не менее чем:

1. 0,5 м над коньком тогда, когда труба расположена на расстоянии до 1,5 м от конька снизу,
2. вровень или чуть выше конька, если она находится на расстоянии 1,5 — 3 м от конька вниз,
3. при расстоянии более 3 м от конька, труба дымохода должна быть на одном уровне или немного выше линии, проведенной вниз от конька, под углом в 10° к горизонту,
4. высота вентканала для плоских крыш составляет 1 м,
5. если труба на 1,5 м выше уровня крыши, её необходимо дополнительно фиксировать растяжками.

Место стыков труб не должно попадать в пространство между потолком и крышей. Их скрепляют хомутами и промазывают герметиком. Внешняя труба должна точно соответствовать расчетному размеру, иначе тяга будет плохой.

Устройство дымоотвода своими руками

Как сделать дымоход, не прибегая к помощи специалистов? Перед тем как браться за такую сложную работу учтите все моменты за и против такой установки. Ведь от правильной работы системы будет зависеть безопасность посетителей бани!

Приступая к монтажу трубы в бане, в первую очередь нужно купить или изготовить самостоятельно все элементы конструкции дымохода. Сделать своими руками трубу можно только специальным инструментом и имея опыт в этом деле. Намного проще купить готовые детали и собрать из них всю систему. Такая работа по силам всем, кто умеет и любит выполнять все строительные работы самостоятельно.

Какой инструмент и материалы понадобятся

Для монтажа приготовьте такой инструмент:

• лобзик,
• стамеска,
• болгарка,
• отвертка,
• шуруповерт,
• уровень,
• рулетка.

Перед сборкой конструкции потребуются следующие материалы:

1. хомуты для закрепления стыков,
2. оголовок, который служит защитой от осадков,
3. элементы для создания перехода сквозь перекрытие и конструкцию крыши,
4. материалы для изоляции,
5. тройники и переходники, необходимые для организации углов на пути дыма.

Перед тем как выводить трубу в бане через крышу или стену, заранее подготовьте также металлические защитные листы, закрывающие часть стены и потолка от воздействия высоких температур.

Последовательность монтажа дымохода

Схему установки продумайте заранее. Она будет проходить в несколько этапов. В первую очередь в потолке и крыше проделываются отверстия равные размеру трубы плюс десять сантиметров.

Если между полом чердака и крышей расстояние более 1,5 метра, то на чердачном этаже устанавливается разгрузочный узел.

Подготовка отверстий для прохода

Типы проходов дымоотвода могут быть такими: через стену, потолочное перекрытие, кровлю. При установке металлической, керамической или сендвич трубы сначала подготавливают проходное отверстие. Определятся место, где она должна пройти через кровлю. Размечается размер, соответствующий установке крышной разделки, и вырезается проем в перекрытии с внутренней стороны крыши.

При необходимости укладываются балки, которые усилят конструкцию и будут поддерживать потолок, а также крышу. Затем снаружи монтируют проходные узлы (короб в перекрытии).

Защитный короб для дымохода

Этот узел предназначен для вывода печной трубы через крышу или перекрытие. Чаще всего для изготовления коробов применяется оцинкованное железо, нержавейка, медь и профилированный лист.

Данные материалы обладают такими свойствами, как устойчивость к повышенным показателям по влаге, перепадам температур и отсутствие коррозийных процессов, а также длительным эксплуатационным сроком. Изготавливается защитный короб по размерам, которые снимаются с готового дымохода или согласно заранее подготовленным чертежам.

Как чистить дымоход

После ответа на вопросы как правильно установить конструкцию для отвода дыма, и какие бывают материалы, разберемся, как ухаживать за дымоходом. Если в вашу баню или сауну поставляются дрова, топливные брикеты, уголь или другие виды твердого топлива, то потребуется время от времени выполнять чистку дымоотвода. Существует два эффективных способа удаления накипи из труб.

1. Механическая чистка щеткой — старый и надежный способ. Он требует определенных знаний, времени, силы и специальных инструментов. Для кирпичного дымохода лучше взять стальной ерш, а для металлического — пластиковый.
2. Прочистка химическими средствами. Есть два вида веществ — для профилактики (порошкообразная добавка к дровам) и полено «трубочист». В нем содержится большая доза активных веществ, которые при сгорании удаляют всю накопившуюся сажу.

Частые ошибки при строительстве

Чтобы избежать плохой тяги, а то и угара или возгорания, нужно учесть советы специалистов:

• Оптимальная форма для дымохода — круг. Поставленная конструкция с причудливой формой соберет больше сажи, а также послужит преградой для дыма.
• На стадии проектирования соблюдайте требования к горизонтальным участкам дымохода. Их длина не должна быть более 1 метра.
• Не используйте старый кирпичный дымоход для бани, лучше вставьте в него гильзу из кислотоустойчивого материала.
• Не стоит экономить на трубе, ее длина должна соответствовать стартовой расчетной, учитывая конфигурацию кровли. Размер — быть оптимальным, не длиннее и не короче.
• Выбирая из чего сделать хорошую вытяжку, не останавливайте свой выбор на дешевых асбестоцементных изделиях.
• Не рискуйте самостоятельно соединять два дымохода в один или менять размеры уже имеющейся системы.

Проектирование и строительство всегда лучше доверять профессионалам. Если вы все же решили выполнять работы самостоятельно, то по всем нюансам советуйтесь со специалистами.
