Классификация воздуховодов из нержавеющей стали: размеры и стоимость труб

Доброе время суток, дорогие читатели! Если хотите, чтобы вентиляционная система в вашем жилище, вытяжка или дымоотводная труба служила долго, не разрушалась от коррозии, не усложняла вашу жизнь частой чисткой и дезинфекцией, то приобретайте для этих целей воздуховоды из нержавеющей стали. Первоначально их стоимость выше, чем оцинкованных или пластиковых труб, но в итоге, за счёт длительности срока эксплуатации, они могут оказаться более экономичными.

Конструктивные особенности

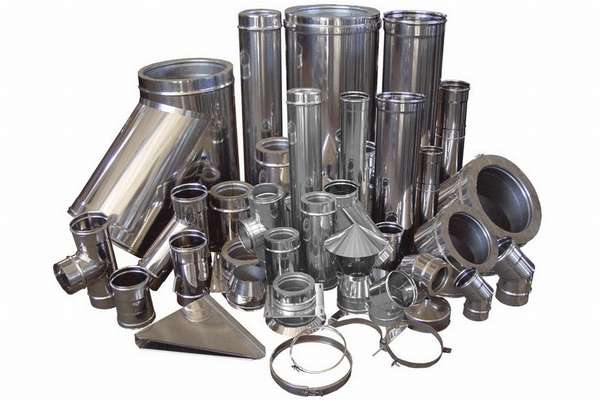

Вентиляционные трубы из нержавейки изготавливаются с разной формой поперечного сечения:

• прямоугольной или квадратной — относятся к наиболее распространённым и универсальным в применении изделием. Используются для сооружения систем, осуществляющих подачу свежего воздуха или удаление загрязнённого,
• круглой — менее популярные из-за сложности крепления трасс,
• нестандартной формы — изготавливаются по индивидуальному заказу. В основном применяются для модернизации существующих сооружений.

В зависимости от применённой технологии при производстве воздуховоды из нержавейки подразделяются на:

• прямошовные — лист стали с помощью листогибочного станка формуется в заготовку круглой формы. Противоположные стороны заготовки имеют открытые ровные края, которые при соединении образуют прямую линию шва. Для сваривания краёв применяется индукционный ток или TIG-сварка, обеспечивающие высокую прочность соединения. Далее для придания нужного профиля изделие проходит через калибровочные вальцы,
• спирально — сварные — заготовка в форме стальной ленты сворачивается в спираль с растяжкой в разные стороны. Каждый виток соединяется с предыдущим и последующим с помощью сварки,
• спирально — замковые — лента из нержавейки завивается в спираль с одновременным формированием замка по краям ленты. Замок закрывается в плотный шов и на выходе из станка получается готовое изделие,
• гофрированные — изготавливаются из многослойной фольги толщиной 0,12 — 1 мм. Для соединения полос фольги применяют замковый способ, а для закрепления шва специальную пружину, также выполненную из нержавейки.

Спиральные воздуховоды имеют более высокую степень жёсткости, чем прямошовные, даже на участке большой длины. Такая жёсткость обусловлена наличием шва, проходящего спиралью через всю трубу.

Воздуховоды из нержавейки в зависимости от условий эксплуатации могут иметь:

• матированную,
• шлифованную,
• полированную поверхность.

Классификация

Для изготовления воздуховодов прямоугольного и круглого сечения используют разные марки сплавов стали с высоким содержанием хрома и рядом других легирующих добавок (углерода, никеля, титана, фосфора, серы и др.). Количество тех или иных легирующих элементов в составе сплава меняют его химические и физические свойства, делая материал пригодным для эксплуатации в условиях разной сложности.

Химический состав сплава является одним из основных признаков, определяющих деление нержавеющей стали на 4 класса:

• ферритная — обладает термической устойчивостью, способностью образовывать сварные соединения, не утрачивает своей коррозионностойкости в течение всего срока службы в различных средах, в том числе серосодержащих,
• аустенитная — прочная и пластичная сталь, имеет хорошую свариваемость, применяется для изготовления воздуховодов, эксплуатирующихся при минусовых температурах до −200ºС ,
• мартенситная — жаропрочный материал,
• комбинированная сталь, сочетающая в себе лучшие характеристики сталей других групп.

Внутри каждого класса нержавеющая сталь подразделяется на марки, отражающие процентное содержание элементов данного класса стали. Для обозначения марки используется аббревиатура AISI (Американский институт чугуна и стали) и несколько цифр.

Выбор марки должен основываться на технических требованиях к проекту вентиляционной системы и сложностью условий её эксплуатации.

Так, например, нержавейка марки:

1. AISI 430 относится к классу ферритной стали, в состав которой входит немалое количество хрома — до 30% и не более 0,12% углерода. Изделия из этой марки стали отличаются более дешёвой ценой при отличной коррозионной стойкости, хорошей прочности и умеренной способностью поддаваться обработке,
2. AISI 304 — мартенситный класс стали с достаточно высоким содержанием углерода (0,15%). Воздуховоды из такого металла обладают высокой жаропрочностью, твёрдостью, способностью противодействовать коррозии в щелочной, кислотной среде, в условиях повышенной влажности,
3. AISI 321, AISI 316 — наиболее популярные марки аустенитной нержавеющей стали. В их составе содержится до 33% никеля и хрома. Трубы, фасонные и нестандартные изделия из аустенитной стали наиболее стойкие к любым видам коррозии, обладают высокой пластичностью и прочностью, легко поддаются обработке давлением.

Плюсы относительно оцинковки или черной стали и пластика

Воздуховоды из нержавейки обладают более высокой:

• жёсткостью и жаропрочностью. По сравнению с оцинковкой нержавеющая сталь гораздо жёстче и способна выдерживать рабочую температуру до +900ºС. Оцинкованная сталь устойчива при температурах не выше +140ºС, в случае нагрева до более высоких температур стенки такого воздуховода могут прогореть. Для изделий из пластика этот показатель не превышает +98ºС,
• теплоёмкостью, позволяющей выполнять отвод горячего воздуха от печей, каминов, котельных. Благодаря этому свойству такие трубы не нуждаются в предварительном разогреве,
• износостойкостью. Износостойкость нержавеющей стали во много раз превышает стойкость к износу оцинковки или чёрной стали, поэтому воздуховоды из нержавейки имеют более длительный срок эксплуатации.

Кроме того воздуховоды из нержавейки отличаются:

• абсолютной влагостойкостью, коррозийной и биологической стойкостью. По этим качествам они значительно превосходят конструкции из чёрной стали и оцинковки с аналогичными параметрами,
• простотой обслуживания. На трубах с полированной поверхностью не так быстро, как на любых других, происходит скопление сажи, пыли, жира и пр., за счёт чего удлиняется интервал между их обслуживанием (чистят и дезинфицируют такие трубы реже, чем из других материалов),
• удобством проведения монтажных работ. Нержавеющая сталь поддаётся любого вида механической обработке, легко гнётся, сваривается нержавеющими электродами, что упрощает монтаж и ремонт вентиляционной трассы в труднодоступных местах и в непредвиденных ситуациях,
• привлекательным внешним обликом, не требующим декоративной отделки, особенно, трубы с зеркальной поверхностью.

Где используются?

Воздуховоды из марки стали:

• AISI 430 — используются в жилищном строительстве для сооружения бытовых систем вентиляции, кухонных вытяжек, вентиляционных систем заведений общественного питания (ресторанов, баров, кафе),
• AISI 304 — для изготовления вентиляционного оборудования в пищевой, текстильной, нефтехимической промышленности, для фармацевтических и целлюлозно — бумажных предприятий,
• AISI 316 и AISI 321 — в химических производствах, в плавательных бассейнах и аквариумах с морской водой, в помещениях с высокотемпературным режимом, для изготовления дымоходов.

Сколько стоят в среднем

Цена изделий из нержавейки для вентиляции марки AISI 430 зависит от толщины металла и ориентировочно составляет:

Как монтировать

Прямоугольные и круглые воздуховоды соединяются между собой в единую конструкцию при помощи:

• фланцев — тип соединения, предусматривающий использование для закрепления заклёпок и ботов,
• раструба — прямой конец одного воздуховода вставляется в раструбный конец другого и надёжно фиксируется в нём,
• шины — специальное приспособление, обладающее стягивающим замком. Герметичность соединения обеспечивается с помощью резиновой или поролоновой прокладки,
• сварки — концы воздуховодов герметично свариваются специальным термическим пистолетом.

Чтобы снизить уровень шума системы вентиляции из нержавейки оснащаются шумоглушителями.

Гибкие воздухопроводы перед установкой необходимо полностью растянуть, а затем:

• нанести разметку маркером в местах, которые требуют резки,
• отрезать все излишки рукава монтажным ножом,
• закрепить кронштейнами достаточно большой ширины, чтобы избежать деформацию воздуховода. Для фиксации используют обычные хомуты, затягивающиеся с помощью рожкового ключа,
• в местах прохода через стену или междуэтажное перекрытие установить металлические гильзы или переходники,
• важно, чтобы на горизонтальных участках систем вентиляции не было провисаний,
• при монтаже вертикальных элементов кронштейны устанавливаются с шагом от 1 до 1,8 м.

Вы согласны со мной, что воздуховоды из нержавейки самые надёжные? И то, что явная экономия на материалах не всегда даёт желаемый результат в будущим. А как думаете вы? Подписывайтесь на наш канал, делитесь своим опытом и полезными идеями с нами, а также в социальных сетях.
