Здравствуйте, уважаемый читатель! Темой сегодняшней статьи будет переход с круглого на прямоугольный воздуховод – деталь, используемая для сочетания сегментов вентиляционного воздухопровода разных типов.
Когда необходимо подобное соединение
Воздуховодные системы возводятся из металлических труб двух видов сечения: прямоугольного и круглого, либо плоскоовального. Возникают ситуации, когда необходимо перейти с одного вида на другой в одной и той же воздушной магистрали. Как правило, это обусловлено либо технической необходимостью, либо проектными решениями.
Для того, чтобы плавно и надежно соединить разные типы, изготовляют специальные конструкции: переходы с одной формы сечения на другую форму.

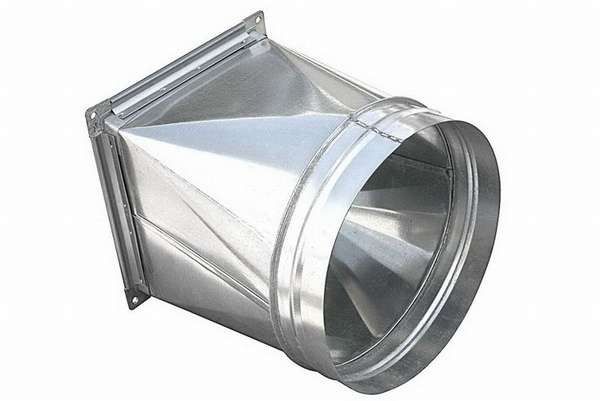

Они изготовляются из оцинкованной или нержавеющей стали толщиной от 0,5 до 2 мм, прокатным методом. На фото внизу изображен переходник с круглого сечения на квадратный. Одна часть короба имеет отверстие прямоугольной формы, другая – круглой.
В соответствии с типом исполнения, расположение сечений может быть, как симметричным, так и асимметричным. Внизу на схеме указано 6 способов размещения круглых отверстий.
Преимущества и недостатки такого соединения
Круглые воздуховоды имеют много преимуществ в сравнении с квадратным или прямоугольным строением. Они пользуются большей популярностью. Однако угловые трубы обладают свойством плотно прилегать к поверхности, что позволяет подчас высвободить некоторый объём помещения. Например, плоские каналы органично впишутся в угол навесных потолков, что визуально увеличит их высоту.
Важно отметить, что переходы могут изготовляться с разным соотношением диаметров круглой и прямоугольной формы.
Выполнить работу самому или вызвать мастера
Провести монтаж вентиляционного воздухопровода своими силами в частном доме возможно. Важно иметь при этом грамотно составленный проект, соответствующие нормам и размерам материалы. Однако системы большого объема, тем более в многоэтажных строениях, потребуют приглашения квалифицированной бригады со специальным оборудованием.
Примерная стоимость работы
Монтаж погонного метра воздуховодов стоит:
- прямоугольных 150150х0,5 от 312 руб.,
- круглых d125 от 310 руб.
Цена установки фасонных деталей составляет от 15 % стоимости воздуховода.
Установка бюджетного варианта вентиляции в доме площадью 100 кв. метров обойдется в 145 тысяч рублей.
Поэтому соблазн сделать монтаж воздухопровода своими руками очень велик и оправдан.
Способы соединения
Для монтажа переходов с другими сегментами используют различные способы:
- с круглой стороны – ниппельное,
- с прямоугольной – фланцевое, реечное, на шинорейке, сваркой.
Ниппель представляет собой патрубок, на котором посередине выдавливается на станке ещё на стадии заготовки так называемый зиг. Вот с такой муфтой уже выпускается готовый переходник.
Ниппель для стыковки круглых сечений:
Фланцы с прямоугольной стороны соединяются с ответной деталью при помощи болтов и гаек. Часто фланцы делают из шино-рейки и уголков.
Если не используют фланцы, прибегают к реечному способу.
На фото реечное соединение:
Какой способ лучше
Фланцевые, реечные способы более трудоемкие. К тому же реечные стыки не всегда получаются герметичными, через них происходит утечка воздуха, а в морозные дни намерзает конденсат.
Популярность у профессионалов завоевывает применение шины и уголка. Изготовление этих деталей не требует дорогого оборудования, соединения выходят надежными и прочными.
Преимуществами ниппельного способа являются простота и высокая скорость монтажа. Но для лучшей герметизации стыков по этой методике необходимы уплотнители.
С различными способами соединений воздуховодов вы можете познакомиться в этом видео:
Госты и нормативы
Возведение вентиляционных воздухопроводов регламентируется нормативными документами. Одним из них выступает сборник строительных норм и правил ВСН 353-86. В нем переходы называются в числе основных унифицированных деталей воздуховодного комплекса.
Стандартами установлены их типоразмеры, в том числе размеры сечений и площади устройств.
Стандарты диаметров
Размеры диаметра круглого сечения переходников соответствуют аналогичным значениям прямых участков. Они имеют стандартный ряд значений от 100 мм до 2000 мм.
Существует таблица, по которой можно определить соотношение диаметра и размеров по периметру прямоугольной частей устройств, в сочетании с весом, длиной и площадью их поверхности. Так, переход с диаметром 100 мм, прямоугольным сечением 100*150 мм должен иметь площадь покрытия 0,12 м2.
Пошаговая техника соединения труб своими руками
Любая стыковка деталей вентиляции имеет свою последовательность действий.
Определяют способ присоединения перехода с воздуховодом исходя из типа приобретенного устройства.
Готовят и собирают детали соединительного узла прямоугольной части.
Вставляют с необходимой герметизацией короб круглой частью в предыдущий воздуховод.
Затем на прямоугольник переходника крепят следующий сегмент, решетку или диффузор в зависимости от проекта.
Необходимые инструменты и материалы
В набор инструментов входят шуруповерт, кровельные ножницы, оправка, заклепочник и другие инструменты, в зависимости от вида операций.
Из материалов нужны переход, воздуховоды, другие возможные части сети: шибер, диффузор, заглушка, дефлектор, приборы для принудительной вентиляции, крепежные детали и т. п.
Ход работ
Вначале определяется общая длина вентиляционной системы, включая фасонные детали. Если длина всего воздуховода небольшая, он собирается по месту. Большие конструкции монтируются по частям.
Необходимо предусмотреть заранее и подготовить, если это требуется, врезку, произвести монтаж обратного клапана.
Нередко к фасонному элементу, коим является переход, монтируется крышный дроссель, в таком случае форма его сечения и тип соединительной части должны соответствовать параметрам переходника.
Не следует забывать о противопожарном клапане, который должен быть в системе вентиляции согласно правилам пожарной безопасности.
Если в системе работает мощный вентилятор, должна быть предусмотрена гибкая вставка для вентилятора, которая вставляется одной стороной к патрубку вентилятора, а другой – к каналу.
Завершить монтаж всей системы надлежит установке дефлектора на вентиляционной трубе, выходящей на крышу дома.
Особенности монтажа
При установке каналов вентиляции руководствуются нормативными документами, где прописаны основные требования к процессу. Свои рекомендации и ограничения прилагают к продукции изготовители.
Проектных вариантов воздухопроводной сети могут быть два.
Первый представляет объединение всех труб в единую систему с общим отводящим каналом. Второй предусматривает индивидуальный воздуховод для каждого помещения.
Размер врезки должен быть меньше или равен диаметру воздуховода, в который она будет врезаться.
Частые проблемы и ошибки при соединении
- Установка поврежденного при монтаже элемента. Его обязательно надо заменять.
- Недостаточно плотное стыковка перехода с другими элементами воздухопровода. То, что проходит в водосточных системах, для вентиляционных не годится.
- Отсутствие обязательного заземления. Между тем магистраль способна накапливать статические заряды.
- Использование более дешевых ниппелей без уплотнительных прокладок.
Советы специалистов
При сборке системы вентиляции рекомендуется совершать как можно меньше соединений.
Монтируя систему, необходимо предусмотреть свободный доступ к узлу, содержащему вентиляционные фильтры.
Чтобы улучшить герметичность стыков, можно применить полимерную подкладку или мягкую резину.
Крепление воздухопровода следует осуществлять непосредственно к стене путем использования специальных кронштейнов и шпилек. Рекомендуемая дистанция между ними – 100см для горизонтального сегмента и 1,8 м — для вертикального.
Сочетание нескольких методов стыковки труб
Совершенствуя методы соединений элементов с целью предотвращения утечек воздуха, изготовители в последнее время начали широко использовать фланцевый способ с использованием шин и уголков.
Ниппельные соединения предпочтительнее применять с жаростойкими прокладками, которые заменяют сейчас быстро изнашивающиеся и выгорающие обычные уплотнители.
Заключение
Надеемся, что вы получили достаточно полезную информацию по теме нашей сегодняшней статьи. Желаем вам успехов в благоустройстве жилища, подписывайтесь на наши статьи, делитесь знаниями в соцсетях.
