Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

Доброе время суток, дорогой читатель! Вы замечали, что при долгом нахождении в душном помещении ухудшается самочувствие, труднее, появляется состояние разбитости и сонливость. Так сказывается на организм человека скопление вредных примесей в воздухе плохо проветренного помещения. Поэтому для нормального воздухообмена жилые и рабочие помещения оборудуются вентиляционной системой. Её можно собрать из дорогих металлических коробов, а можно сэкономить и использовать воздуховоды пластиковые для вентиляции. Они не менее прочные, чем аналоги из металла, к тому же красивые и недорогие.

Обзор и характеристики

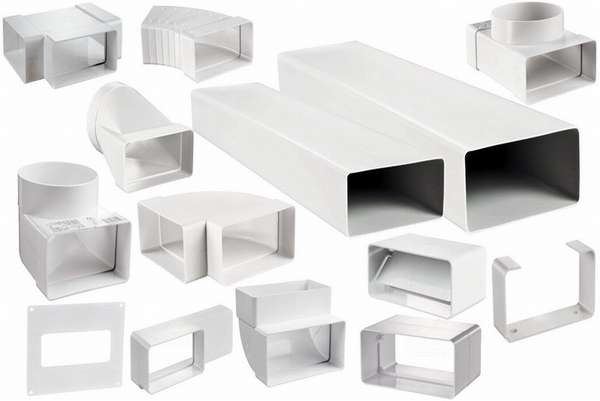

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена устойчивы к высоким температурам (t плавления равна 175ºС), пара и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

При высокой температуре отводимого воздуха (дымоходы) лучше использовать ПВХ или ПВДФ трубы.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью,
  • механической прочностью,
  • пластичностью,
  • устойчивостью к воздействию химически активных и органических веществ,
  • стойкостью к перепадам температур,
  • небольшим удельным весом,
  • влагостойкостью,
  • не подвержены коррозии,
  • просты в монтаже и обслуживании,
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации,
  • широкой цветовой палитрой,
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Налёт жира, который, так или иначе, образуется на внутренних стенках короба, легко смывается с помощью тёплого мыльного раствора.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор,
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты,
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Размеры и сечение стандартных пластиковых воздуховодов

Вентиляционные короба из пластика выпускаются с разной формой сечения:

  • круглой — обычно применяются для сооружения длинных трасс вентсистем. Они не имеют швов, одинаково стойкие к высоким нагрузкам со всех сторон,
  • квадратной или прямоугольной — проще вписываются в интерьер, удобнее обрезаются по нужным размерам, что ускоряет процесс сборки без снижения прочностных характеристик системы и её герметичности,
  • плоской — той же прямоугольной формы, но более компактные, так как высота сечения таких труб намного меньше чем ширина. Удобно монтируются в местах с дефицитом свободного пространства.

Размеры пластиковых воздуховодов и соединительные детали соответствуют общим стандартам, установленным для трубного проката. Это упрощает работы по проектированию и монтажу вентиляционной системы.

Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

Наиболее распространены для изготовления конструкций бытового назначения:

  • круглые короба диаметром 80, 100, 125 и 150 мм,
  • прямоугольные трубы — с размерами граней от 100 мм до 1000 мм,
  • воздуховоды плоской формы размерами 11055, 12060, 20460 мм,
  • гофра труба диаметром от 200 до 300 мм.

Соединители и фитинги

Для сборки пластиковых воздуховодов в единую вентиляционную систему применяются различные элементы:

  • соединитель прямой — с помощью прямых деталей собираются прямые линии воздухообменной системы одного диаметра или сечения,
  • колено 90º Соединяет воздуховоды одного типоразмера под прямым углом,
  • переходник прямой для круглых и прямоугольных каналов. Применяется для соединения секций вентсистемы круглого и плоского профиля,
  • соединительный элемент с клапаном — устройство, предотвращающее чрезмерное охлаждение помещения, проникновение неприятного запаха из центрального вентиляционного канала многоквартирного дома,
  • плоский переход — для соединения прямоугольных каналов с изделиями разных размеров поперечного сечения,
  • переход «круг — прямоугольник» является соединительным узлом для стыковки каналов разной формы сечения,
  • плоский тройник — соединяет два ответвления с основной линией,
  • крестовина — соединяет три ответвления с основной магистралью,
  • соединитель универсальный — применяется для изменения направления трассы в горизонтальной плоскости под углом в диапазоне от 3º до 48º,
  • решётка защитно — декоративная — используется для оформления отверстий на торцах трассы,
  • пластина — элемент, оснащённый фланцем. Фиксируется к стене с помощью саморезов, применяется подсоединения к отверстию центрального вентиляционного канала,
  • редуктор — ставится в местах стыковки труб одной конфигурации, но разных размеров,
  • кронштейны — используется для крепления канала к поверхностям стен и перекрытий.

Производители и примерные цены

Наиболее крупные производители жёстких и гибких пластиковых воздуховодов, соединителей и фитингов в России компании:

  • «Эра»,
  • «Вентс»
  • «СпецПолиПласт»,
  • «Эко — Трейд»,
  • НПО «Прогресс»,
  • «Полекс групп».

Цены их изделий не много разнятся, но в среднем 1 метр воздуховода из полипропилена прямоугольного сечения размером 100125 мм можно купить за 125 — 135 рублей, 1 метр пластикового короба круглой формы диаметром 200 мм по цене 155 — 180 рублей.

Что лучше, круглый или квадратный?

Если выбирать по пропускной способности, то лучше покупать воздуховоды с сечением круглой формы. В них движение воздушных потоков происходит быстрее с меньшим количеством шума. В трубах прямоугольного профиля углы практически не участвуют в этом процессе, поэтому для них предусматривают большую площадь сечения, чем для круглых изделий.

Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

Несмотря на то, что прямоугольные короба из пластика обладают худшими характеристиками, они чаще используются для сооружения вентиляционных систем в квартирах. Их проще скрыть, разместив над навесными шкафами, в пространстве между отделочным покрытием натяжного потолка и базовым перекрытием. Даже если спрятать прямоугольный короб негде, он будет более органично смотреться на стыке стен и потолка, чем круглая труба, и не испортит декор интерьера.

Как правильно рассчитать размеры и сечение?

Расчёт воздуховодов проводят с учётом архитектурных особенностей строения, предполагаемого режима эксплуатации, эффективности системы отопления, частоты проветривания помещения, иных индивидуальных предпочтений.

  • Для расчёта притока воздуха можно воспользоваться следующей формулой:

МВС = Ч х Н, где

МВС — мощность вентиляционной системы, м³/ч,

Ч — количество человек, которые прибывают в комнате в течение одних суток не менее 2-х часов, ед.,

Н — норматив кратности воздухообмена, м³/ч на 1 м² площади.

Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

  • Площадь поперечного сечения определяется по формуле:

СР = МВС х НК/С, где

СР — площадь поперечного сечения короба, см²,

С — скорость движения воздуха в канале, м/с,

НК — нормативный коэффициент, равный 2,778.

Нормы скорости для помещений в жилых зданиях можно выбрать в таблице:

Как выбрать идеальные пластиковые (ПВХ) воздуховоды для вентиляции и чем их крепить?

Многие компании размещают на своих сайтах онлайн калькулятор, с помощью которого можно быстро рассчитать размеры необходимого сечения воздуховодов по объёму помещения или по необходимой производительности вытяжки.

Монтаж

Монтаж участков пластикового короба от вытяжки до вентиляционной решётки выполняется разными способами:

  • Воздуховоды, скрытые за дверцами шкафов, крепятся к задней стенке шкафа хомутами. В местах прохождения труб через стенки устанавливают пенопластовые или пенополистирольные вставки. Эти материалы снижают шум от вибрирующих элементов системы.
  • Линии воздуховодов, монтируемые над шкафами фиксируются к ним держателями и саморезами по дереву небольшой длины.
  • К потолку или стенам, не загромождённым мебелью, вентиляционные короба фиксируются с помощью специальных кронштейнов, соответствующей формы и размеров. Между вибрирующими элементами вентиляционной системы и твердыми предметами прокладывают прокладки из поролона или пенопласта, в целях предотвращения возникновения дребезжания или стука.
  • В месте подключения к системе устанавливается обратный клапан.

На участках пластикового воздуховода, расположенных вне здания или в неотапливаемом помещении нужно выполнить теплоизоляцию, которая поможет поддерживать оптимальную температуру переносимого воздуха, предотвратит появление конденсата на внутренних поверхностях труб.

Для этих целей обычно используют плиты и цилиндры из базальтовой ваты, вспененного каучука, полиэтилена или стекловату. Крепят утеплитель алюминиевой клейкой лентой, стальной проволокой, шпильками и фиксирующими шайбами.

Более подробно процесс монтажа вентиляции смотрите на видео.

Советы как правильно собирать

При сборке воздуховодов своими руками учитываете следующие рекомендации:

  • движение воздушного потока должно быть проходить в направлении от жилой зоны в сторону санузла, ванной, кухни, но не в обратную сторону,
  • старайтесь уменьшить количество поворотов, которые снижают мощность вентиляционную системы,
  • конец трубы должен заходить в соединительный элемент примерно на 50 мм,
  • стыки элементов конструкции покрывают тонким слоем специального силиконового или акрилового герметика белого цвета. Высыхая он не теряет эластичности и не трескается от воздействия вибрации, способен компенсировать температурные расширения.
