Как сделать правильный дымоход для печи своими руками: пошаговая инструкция со схемами

Мы не представляем жилища без отопления. Наше понятие комфорта безоговорочно включает в себя подходящий температурный режим. В частном доме центрального отопления нет, и проблему обогрева каждый владелец решает по-своему.

Приветствуем нашего постоянного читателя и предлагаем его вниманию статью про дымоходы для печей – абсолютно необходимую составляющую любой отопительной системы, будь то печь, современный камин или котел с автоматической подачей топлива.

Что это такое и для чего он нужен

Дымоход – вертикально расположенная труба, отводящая горячие дымовые газы топлива в отопительном агрегате в атмосферу на высоту, достаточную для создания тяги в коробе и рассеивания ядовитых продуктов сгорания подальше от окон и вентканалов.

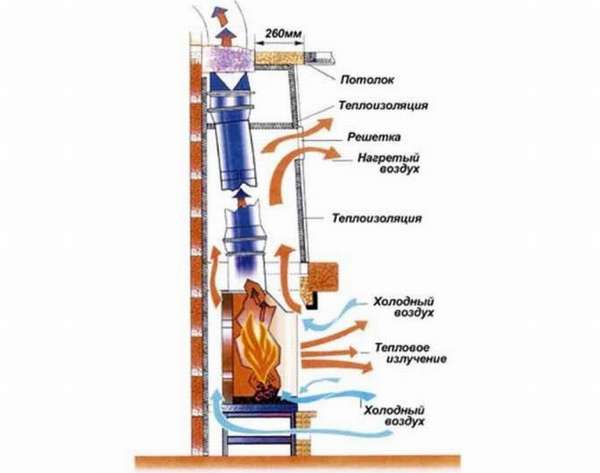

Принцип работы

Принцип работы дымоходов основан на явлении расширения горячих газов, уменьшения их плотности и соответственно подъеме более легких газов вверх.

Дымовые газы поднимаются вверх, в топке образуется разрежение и подсасывается более холодный воздух – возникает явление тяги.

Как устроен дымоход

Основная часть любого дымохода – вертикальная трубная конструкция. Конструктивно привычный кирпичный стационарный короб отличается от современных сборных собратьев из готовых модулей заводского изготовления.

Традиционная кирпичная труба включает следующие элементы: шейка для соединения с печью, стояк с задвижками, откос, выдра, шейка (в месте прохода через кровлю), оголовье, иногда металлический колпак.

Самодельные дымоходы из металла или асбоцемента включают в себя трубы, колпаки, переходники для подключения к печи, утепление.

Самые современные виды дымоотводов – керамические и из трехслойной сэндвич-трубы. Конструкция из керамики состоит из внешнего керамзитобетонного каркаса, внутренней сборной керамической трубы, слоя утеплителя между ними. Сама керамическая  и сэндвич-конструкции включает в себя следующие блоки: прямые, для сбора конденсата, тройники, модули для прочистки, переходные элементы для подключения отопительных агрегатов. Неотъемлемой частью современного дымопровода является дефлектор.

Виды и конструкции

Конструктивные особенности дымопровода в первую очередь зависят от материала, из которого они изготовлены.

По материалу дымоходы бывают:

• кирпичные,
• железобетонные (обычно промышленные),
• асбоцементные,
• из стали,
• керамические,
• трехслойные металлические – два слоя стали с утеплителем из минеральной ваты между ними.

По конструкции дымоходы бывают:

• коренные – конструкция имеет собственный фундамент,
• стенные, встроенные в несущие стены здания,
• насадные – легкие трубы насаживаются на вертикально расположенный выходной патрубок котла или камина (и буржуйки),
• нередко легкие конструкции просто подвешивают к несущим конструкциям здания,
• коаксиальные – устроенные по принципу «труба в трубе». Самый распространенный пример – горизонтальные газоотводы газовых отопительных котлов. Применяется в устройствах с закрытой камерой сгорания и обеспечивают максимальную безопасность жильцов. Экономят расход топлива. Недавно появились вертикальные конструкции системы Шидель, забирающие воздух для горения на кровле дома (чуть ниже оголовка).

Какой лучше выбрать

Выбор дымохода во многом зависит от параметров установленного отопительного агрегата (конструкции, температуры, вида применяемого топлива), степени готовности дома (модернизируем старый дом с печью и стенной трубой, дом только «в проекте» или уже смонтированы несущие конструкции, или уже есть отделка), отапливаемых объемов.

Особенности различных типов дымоходов приведены в таблице:

Таблица 1

Применять гибкую стальную гофру не стоит – прогорают очень быстро.

Несмотря на цену, стоит выбирать современные керамические дымоходы или «сэндвич». Их при необходимости можно смонтировать и в готовом доме, и за пределами дома, они долговечны, достаточно просто собираются, устойчивы к высоким температурам, хорошо утеплены, имеют большой ассортимент готовых заводских элементов.

Если есть желание использовать старый стенной короб от обычной отопительной печи – необходимо вставить вкладыш из нержавеющей стали и утеплить. Но возможно, стоит выбрать сэндвич – мороки меньше.

Сделать самому или заказать

Сделать самому можно некоторые элементы для монтажа однослойных труб или выложить кирпичную конструкцию (если имеются навыки квалифицированного каменщика).

А вот монтаж сборных конструкций  вполне можно выполнить своими руками – это поможет сэкономить немалую сумму из семейного бюджета. За услуги квалифицированной бригады заплатить придется немало – сумма  сопоставима со стоимостью материалов. Есть риск нарваться на неквалифицированных рабочих.

При решении вопроса о выполнении работ своими руками необходимо тщательно проанализировать свои возможности:

• насколько доступна кровля,
• есть ли у Вас друзья или родственники, которые могут помочь,
• есть ли у Вас страх высоты,
• какова Ваша квалификация в выполнении ремонтных работ.

Строительные нормативы

Устройство дымоходов определяется положениями СНиП 41-01-2003.

Конструкция дымохода должна отвечать следующим нормативным требованиям:

• минимальная высота должна быть не менее 5 000 мм или колосниковой решетки,
• при расположении на скате кровли на расстоянии менее 1,5 м до конька – труба должна быть выше конька на 500 мм,
• при расположении на скате кровли на расстоянии 1,5- 3 м до конька – труба должна быть не ниже конька,
• при расположении на скате кровли на расстоянии более 3 м до конька – угол между горизонталью и линией, проходящей через конек и верх трубы, должен быть не более 10°,
• оголовок должен возвышаться над плоской кровлей на высоту не менее 1 000 мм,

• максимальная длина каждого горизонтального и наклонного участков не должна быть больше 1000 мм, суммарная длина их проекций на горизонталь не должна превышать 2000 мм. При наличии косых и горизонтальных участков необходимо удлинить трубу на длину горизонтальных проекций. Для керамики наличие горизонтальных участков не допускается.

Требования пожаробезопасности к дымоходам

Расстояние от поверхности дымоходов из керамики, утепленных стальных и асбоцементных до горючих конструкций дома должны быть не менее 250 мм, для кирпичных дымопроводов и конструкций сэндвич-труб – не менее 130 мм.

Необходимо защищать строительные конструкции из горючих материалов с помощью цементной или гипсовой штукатурки по сетке толщиной не менее 25 мм.

Если покрытие кровли может гореть (рубероид, битумная черепица, ондулин), или на ней могут скапливаться листья, пух  на оголовок обязательно следует устанавливать сетчатый искрогаситель.

Помните, что от качества дымоудаления зависит жизнь и здоровье Ваших близких.

Сила тяги

Факторы, влияющие на силу тяги:

• высота трубы,
• состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок,
• наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания,
• установка дефлектора,
• качество утепления,
• подвод воздуха к топке.

От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.

Установка дымохода из сэндвич-трубы достаточно проста, наличие большого количества всевозможных элементов и комплектующих в магазинах позволяют собрать устройство любой конфигурации.

Чертеж и схемы

До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.

Расчет размеров

Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.

Видео по монтажу

Просмотрите наше видео – оно поможет увидеть все тонкости процесса сборки.

Особенности монтажа

Монтаж начинают от печи или камина. Первый стартовый элемент монтируется на патрубок котла или печи. Этот элемент не имеет утепления по технологическим причинам (безальтовый наполнитель плавится и спекается в камень). Все элементы спроектированы таким образом, что один ее конец имеет меньший диаметр и вставляется один в другой, как в раструб. Один из вариантов стыковки – чуть вытащить внутреннюю трубу, вставить в другую внутреннюю трубу. Придавить. Затем опустить по ней наружную трубу с утеплителем, придавить. Закрепить соединение обжимным хомутом, затянуть его болтом с гайкой. Все стыки нужно промазывать герметиком.

Затем монтируют тройник, снизу монтируют модули с лючком для прочистки и конденсатоотводчиком. Бывают  конструкции для установки нижней части дымохода на пол.

Затем монтируют остальную часть конструкции. Через метр сэндвич крепят к стене специальными кронштейнами. На каждом этаже и на чердаке должен быть установлен элемент с лючком для прочистки.

Желательно соединять элементы дымохода «по конденсату» трубы монтируются таким образом, чтобы верхняя вставлялась в нижнюю и конденсат не мог просочиться через стыки, а стекал по стенкам в конденсатоотводчик.

Под потолком монтируют элемент с шибером.

Место прохождения трубы в перекрытии закрывается оцинкованным листом и заполняется утеплителем. Расстояние до конструкций должно составлять не менее 130 мм.

Самым сложным этапом в монтаже является прохождение кровли. Размечают отверстие в нужном месте кровли. Делают отверстие в кровле. Изнутри крепится подкрышный лист, на кровлю устанавливается крышная разделка. Ее подбирают в зависимости от угла наклона кровли. Края разделки заводят под лист кровельного материала.

Если нужно, устанавливают растяжки. Устанавливают дефлектор.

Частые ошибки и проблемы при установке

Самая серьезная ошибка – отсутствие конденсатосборника и элементов с лючками для прочистки.

В местах прохода конструкций через перекрытия категорически запрещается устанавливать стыки отдельных элементов – просочившийся горячий дым может вызвать пожар.

Очень существенной ошибкой является отсутствие дефлектора или хотя бы колпака над дымопроводом.

Снег и дождь не должны попадать внутрь трубы – они усиливают образование конденсата, наледь может перекрыть сечение трубы.

Обслуживание и чистка

Любой дымоход требует регулярной очистки от сажи. Это позволит избежать пожаров, уменьшения тяги. Чистку следует проводить 2 раза в год.

Способов чистки два – механический и химический.

При химическом в топке сжигают специальные средства. Они горят при очень высокой температуре и ускоряют износ внутренних стенок дымохода, поэтому для сэндвича лучше применять механические способы очистки.

На оголовке могут намерзать сосульки и наледь из конденсата – они перекрывают сечение короба и уменьшают тягу, что увеличивает опасность отравления жильцов угарным газом.

Советы специалистов

Нужно выбирать трубы, у которых толщина внешнего слоя металла составляет 1 мм (а не 0,5 мм). Проверить очень просто – у изделия с тонкой стенкой стенка прогибается, если сдавить руками.

При монтаже сэндвичных конструкций необходимо использовать специальный герметик для высокой температуры эксплуатации (автомобильный герметик с температурой эксплуатации 500° не подходит).

Если труба возвышается над кровлей более, чем на один метр – ее следует укрепить растяжками.

Места прохода сэндвича через кровлю и перекрытие необходимо обязательно дополнительно утеплять.

Заключение

Желаем Вам, наш уважаемый читатель, удачной установки дымохода в своем родном доме. Надеемся, что наш материал пригодился Вам как источник полезной информации при проведении монтажа. Подписывайтесь на рассылку наших статей и делитесь интересной информацией с друзьями в соцсетях.
