Как самостоятельно выбрать и правильно установить трубу для вытяжки на кухне

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения. В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

• По материалу — из пластика, алюминия или оцинкованной стали.
• По форме — квадратные, прямоугольные, круглые.
• По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

Срок службы составляет не менее 10 лет.

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

• Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
• Легко моются, меньше оседают жир и копоть.
• Красиво вписываются в интерьер.
• Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

• Требуется меньше переходников и уголков, плавные повороты меньше снижают эффективность системы.
• Возможность растягиваться и сжиматься облегчает монтаж.
• Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода не более 3 метров. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 8080 мм, 100100 мм, 125125 мм, 55110 мм, 50120 мм, 60204 мм, 90220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями. Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

• Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

• К одному воздуховоду подключить одну или две точки забора воздуха.
• Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

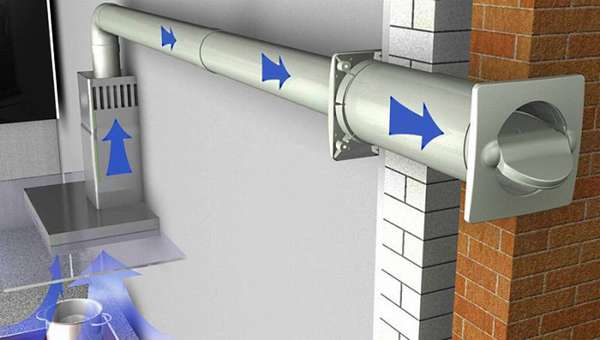

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.
