Вы соорудили дымоход из кирпича, уделив больше внимания эстетическим целям. Теперь канал забился сажей, и пропала тяга. Решить проблему можно, установив внутри шахты новый вытяжной канал. Предлагаем пошагово рассмотреть, как выполняется гильзование дымохода с помощью вкладышей.
Особенности и конструкция дымоотвода
Конструкция кирпичного дымохода, идущего от камина, печи, твердотопливного и газового котла, представляет собой шахту, образующую прямой или с поворотами канал. Верхняя часть конструкции выводится над кровлей, а сверху надевают защитный оголовок.
Принцип работы
Когда горит котел, температура в нижней части канала выше, чем на выходе. За счет перепада образуется разность давления. Чем этот показатель выше, тем лучше тяга. Продукты сгорания свободно отводятся на улицу, а внутрь топки поступает кислород, поддерживающий горение.
Требования к вытяжному каналу
Хорошая тяга поддерживается за счет герметичности конструкции, а также при условии малого накопления сажи и образования конденсата. Эти параметры являются основным требованием ко всем дымоходам. Важно правильно рассчитать сечение, чтобы внутри помещения отсутствовала задымленность.
Суть гильзовки и ее преимущества
Прежде чем броситься реконструировать дымоход, надо разобраться, что такое гильзование, а также выяснить преимущества процесса.
Большинство дымоходных труб имеют прямоугольное сечение канала. Для кладки используют обычный красный или декоративный кирпич. Со временем внутри каналов появляются большие наросты сажи, снижается КПД, полностью пропадает тяга. Проблема заключается именно в форме сечения, а также шероховатой поверхности кирпича.
У круглых и овальных каналов внутренние стенки гладкие. Сажа к стенкам не цепляется.
Чтобы не строить новый дымоход, придумали гильзование. Процедура подразумевает вставку трубы внутрь канала, не разрушая кирпичную кладку. Лучшим вариантом считается гильза из нержавейки, но может использоваться керамика, асбест или полимер.
Польза от гильзования дымоходного канала:
- усиливается тяга за счет гладкой поверхности гильзы,
- уменьшаются потери тепла, увеличивается КПД,
- внутри круглого канала не возникают завихрения,
- увеличивается срок службы каналов за счет устойчивости гильзы к конденсату,
- улучшается герметичность дымохода.
Вставка из гильзы образует новый канал для отвода продуктов сгорания, а кирпичная кладка исполняет роль кожуха.
Есть ли потребность в гильзовке?
Установку гильзы лучше осуществлять на этапе строительства здания. Вставку замуровывают по мере выкладки шахты из кирпича. Если изначально этого не сделали, со временем к процессу придется вернуться. Гильзование достроенного дома происходит сложнее. Придется частично разрушать кладку, ломать декоративную облицовку и заново все восстанавливать.
Острая потребность гильзования кирпичных дымоходов вызвана следующими причинами:
- изначально система отвода продуктов сгорания спроектирована и построена с ошибками,
- предполагается постоянное использование камина или печи, подключенной к кирпичному дымоходу,
- большая длина канала,
- если по проекту шахту надо загильзовать, но этого не сделали,
- шахта проходит через холодное чердачное помещение и из-за разницы температур образуется конденсат,
- дымоход выложен из кирпича внутри наружной стены здания,
- из швов кирпичной кладки шахты проступают потеки конденсата,
- разгерметизация дымового канала,
- шахта быстро забивается сажей и требует частой очистки,
- хода для отвода дыма выложены не профессиональными печниками, а неопытными каменщиками.
Во всех других случаях гильзовку хозяин выполняет по своему желанию.
Три распространенных способа гильзовки и применяемые материалы
Основная суть гильзовки – это вставка вкладыша внутрь кирпичной шахты. Различаются гильзы по материалу изготовления, размеру, форме. Основной принцип монтажа одинаков, но существуют нюансы.

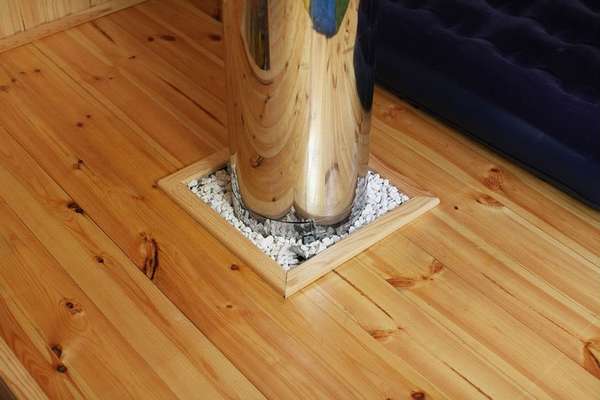

Нержавейка
Гильзы характеризуются длительным сроком эксплуатации, устойчивостью к высоким температурам и воздействию конденсата. Нержавеющие трубы подходят для шахт любой длины и формы.
Нержавеющие вкладыши различаются исполнением:
- Круглые трубы выпускаются сечением от 6 до 100 см. Толщина стенок зависит от используемого металла и составляет 0,5–1,5 мм.
- Прямоугольные трубы используются реже. При востребовании используют вкладыши с размером стенок 1427 см.
- Овальные трубы изготавливают из нержавейки толщиной 0,5–0,6 мм. Ходовые размеры – 2010 и 2412 см. Сечение примерно соответствует круглой трубе диаметром 15 и 20 см.
- Гофрированные рукава изготавливаются двухслойные из разных марок нержавейки. Сечение варьируется от 8 до 35 см. Во время монтажа гибкого дымохода из нержавеющей стали нельзя изгибать гофру радиусом меньше двух диаметров трубы.
Из всех вариантов самым ненадежным считается гофрированный рукав. Двухслойная нержавейка за четыре года прогорает от воздействия высокой температуры, а на ребристых стенках задерживается сажа.
Полимерный рукав
Гильза изготовлена из стекловолоконной сетки, пропитанной полимерной смолой. Цельный шланг вводят внутрь шахты без применения соединительных сегментов. При необходимости используют фасонные детали. Максимальная длина рукава – 60 м. Толщина – от 8 до 50 см. Срок эксплуатации – до 30 лет. Для высокотемпературных и низкотемпературных котлов применяют разные по составу компонентов рукава.
В России популярны полимерные системы FuranFlex для газовых котлов, каминов и печей.
Вкладыши фирмы FiTFiRE используют для низкотемпературных котлов. FiTFiRE НТ 1000 подходит для каминов и печей.
Гильзование рукавом позволяет получить цельный канал без разбора кирпичной кладки шахты. Вкладыш устойчив к конденсату и способен изгибаться на поворотах под углом 300. Из недостатков выделяют дороговизну, а также невозможность самостоятельного монтажа дымоотводящего канала без навыков и наличия спецоборудования.
Керамика
Вкладыши из керамики считаются надежными и долговечными. Для гильзования чаще применяются при восстановлении разрушенных шахт. Элементы выпускаются круглой и прямоугольной формы. Соединение происходит в раструб или замком «шип-паз». Диаметр гильз – от 12 до 45 см. Прямые куски трубы выпускают длиной 33, 66 и 133 см. Толщина стенок варьируется от 4 до 20 мм.
Керамика не боится возгорания сажи. Минусом считается большая стоимость и вес. Монтаж не обходится без разборки дымоходной шахты.
Особенности монтажа вкладышей из разного материала
В современном строительстве для реконструкции дымохода используют нержавейку, керамику или полимерный рукав. Керамический вкладыш и полимер сложно монтировать. Чаще всего при гильзовании дымоходов своими руками используют нержавейку.
Подготовительные работы
Независимо от выбранного типа вкладыша, перед началом гильзовки выполняют ряд подготовительных мер:
- Используя мощный фонарь, осуществляют изнутри осмотр дымовой шахты. Определяют степень разрушения, загрязненность сажей, наличие отвалившихся кусков раствора, кирпичей, птичьих гнезд.
- Металлическими скребками, ершами и другими приспособлениями очищают дымоход. Выступающие из кладки кирпичи помешают вводить вкладыш. Все выступы стараются сбить молотком или монтировкой.
- Измеряют длину, а также диаметр дымохода. Размеры переносят на схему, указав все повороты и градусы углов.
- Примыкающую к котлу или печи часть дымохода разбирают. С этого места начнется установка фасонного элемента.
- Дно дымовой шахты вычищают от мусора и при надобности выравнивают.
После проведенных подготовительных мероприятий покупают необходимые для гильзовки вкладыши.
Монтаж вкладыша из нержавейки круглого, прямоугольного или овального сечения
Гильзование нержавейкой маленькой шахты без поворотов выполняют по следующему принципу:
- Все элементы гильзы собирают в одну конструкцию. Стыки обрабатывают жаростойким герметиком, а сверху обматывают клеящей лентой на алюминиевой основе.
- К нижней части трубы фиксируют хомутом два ремня, троса или крепкой веревки.
- Гильзу аккуратно опускают по шахте до упора в дно. Если длина дымохода маленькая, легкую трубу из нержавейки погружают руками без использования тросов.
- Вкладыш снизу подсоединяют к входу котла или печи и устанавливают сборник конденсата. С улицы гильзу выводят выше кирпичной кладки дымохода, а сверху надевают защитный оголовок.
Гильзование нержавейкой длинного дымохода с поворотами осуществляется иначе:
- Дымовой канал разбирают у входа в котел, а также все участки, где будут установлены фасонные соединители.
- Сначала из ровных участков трубы собирают нижнюю часть гильзы до первого фасонного соединителя. Вкладыш опускают на дно шахты, подсоединяют к входу котла или печи, а снизу устанавливают сборник конденсата.
- На второй свободный конец стальной гильзы устанавливают фасонный соединитель. К нему подсоединяют ровный участок нержавейки до следующего поворота шахты. Процедура повторяется до вывода гильзы из шахты.
Участок стыковки труб аналогично усиливают жаропрочным герметиком и обматывают алюминиевым скотчем. Сверху устанавливают оголовок.
Монтаж гофрорукава из нержавейки
Гильзование гофрированной нержавейкой ровного и с поворотами дымохода осуществляется аналогичным способом. Отличием является обустройство нижнего и верхнего выхода из шахты. После установки гибкого рукава внутри дымового канала, снизу крепят жесткий переход из нержавеющей трубы. Этим участком подсоединяют рукав к входу котла или печи. Снизу устанавливают сборник конденсата.
На верхнем выходе из дымового канала гофру выводят выше кладки около 30 см. Для надежности крепления оголовка, выход можно сделать наращиванием жесткого участка из нержавеющей трубы. По окончании гильзования восстанавливают кирпичную кладку дымоходного канала.
Монтаж керамического вкладыша
Гильзование керамическими вкладышами происходит сложнее. Процесс состоит из следующих действий:
- К отверстиям сборника конденсата фиксируют роликовый механизм. Элемент в гильзовании является несущей конструкцией, и первый спускается внутрь дымохода на глубину 30 см. Керамика тяжелая. Для безопасного спуска оптимально воспользоваться лебедкой.
- Верхний торец сборника конденсата обрабатывают герметиком. С помощью раструба или замка «шип-паз» фиксируют ровный участок трубы.
- Для подключения котла с помощью универсального штуцера на ровной керамической гильзе вырезают отверстие. Лебедкой опускают часть вкладыша внутрь шахты. К торцу первой трубы аналогичным способом фиксируют следующий элемент. Во время спуска следят, чтобы гильза отверстием для штуцера не провернулась в другую сторону относительно входа котла.
Когда сборник конденсата достигнет дна шахты, осуществляют стыковку с входом котла. Сверху керамическую трубу выводят выше кирпичной кладки. Выступ делают равным высоте покровной плиты.
Монтаж полимерного рукава
Для гильзования дымоходов полимерным рукавом потребуется спецоборудование. Изначально вкладыш напоминает свернутый в бухту шланг. Рукав поднимают на крышу здания, вводят по каналу до дна шахты, подключают к компрессору и подают воздух. Под давлением мягкие стенки чулка расправятся.
Когда рукав приобретет внутреннюю форму канала, вместо сжатого воздуха подают пар. Полимер сначала размягчается, а затем твердеет. Снизу осуществляют монтаж сборника конденсата. На выходе из шахты лишний кусок рукава отрезают, а сверху устанавливают оголовок.
Устройство оголовка
Для установки оголовка на поверхность дымохода наращивают жесткую гильзу, а вокруг нее монтируют покровную плиту. Возле трубы крепят манжету, препятствующую попадание конденсата внутрь кирпичной шахты. Выступающую над крышей дома часть гильзы изолируют утеплителем. По высоте труба должна выходить за уровень конька.
Частые ошибки
При гильзовании любым типом вкладыша нельзя допускать заужение участков, использовать фасонный поворот для упора, а также насыпать сыпучий утеплитель в зазоры между вкладышем и стенками шахты.
Не допускается отвод конденсата в канализацию через шланг без обустройства U-образного гидрозатвора.
Бесполезным окажется труд при частичном гильзовании шахты, а также наличия крутых углов.
Преимущества санации
Процесс санации дымоходного канала имеет неоспоримые преимущества:
- гладкая внутренняя поверхность дымохода слабо задерживает сажу,
- уменьшается теплопроводность шахты, за счет чего сохраняется разность давления,
- стенки гильзы из любого материала не впитывают конденсат,
- добавляется компенсатор для сборки и отвода из канала конденсата.
Вышедший из строя вкладыш всегда проще заменить, чем перекладывать заново кирпичную шахту.
Примерная стоимость работы
Стоимость санации зависит от материалов и конструкции будущей загильзовки дымохода. За монтаж вкладыша длиной 1 м придется заплатить примерно от 2,5 тыс. рублей. После замеров протяженности шахты и умножения результатов на стоимость выбранной гильзы можно примерно рассчитать расходы на санацию.
Надеемся, что предоставленная информация поможет выбрать подходящий способ гильзовки и выполнить самостоятельно все работы. Предлагаем подписаться на другие полезные статьи. Поделитесь информацией в соцсетях. Может, какой-то человек аналогично ищет пути решения похожей проблемы.
